01.Description des produits

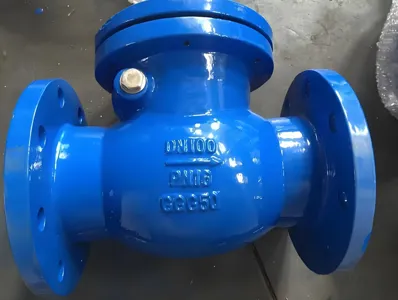

Le clapet anti-retour à battant en fonte ductile est un type de vanne qui s'ouvre et se ferme automatiquement sous la force du fluide lui-même. Sa fonction première est d'empêcher le reflux du fluide et d'éviter les accidents. Ils sont principalement utilisés dans les systèmes de pipelines dans des secteurs tels que le pétrole, la chimie, la pharmacie, les engrais et la production d’électricité.
02.Informations de base
| Matériel | Acier moulé | Formulaire de connexion | Bride, soudure, collier de serrage |
|---|---|---|---|
| Structure | Balançoire | Pression | Basse et haute pression |
| Fonction | Ddcy Double Lobe, Nrvr Silence, Sfcv Lobe En Caoutchouc, Nrvr Silence, Nrvr Silence | Formulaire de scellement | Métal, joint, joint torique |
| Direction du débit | Unidirectionnel | Standard | JIS, Bsw, ANSI, GB, DIN |
| Application | Utilisation industrielle, utilisation industrielle de l'eau, utilisation domestique | Délai de livraison | 15-25 jours |
| Revêtement | Personnalisé | Conception | BS 1868 / ASME B16.34 |
| Taille | DN15-DN1200 | Terminer la connexion | À bride RF, FF, RfJ, Bw |
| Face à face | ASME B16.10 | Bride d'extrémité | ASME B16.5 |
| Fin PC | ASME B16.25 | Test | API598 |
| Origine | Chine | Durée de garantie | 24 mois |
| OEM/ODM | Personnalisé | Taille du paquet | Personnalisé |
| Forfait Transport | Caisse en bois | Spécification | personnalisé |
03.Structure et principe de fonctionnement
Contrôle de flux unidirectionnel :
Permet l'écoulement du fluide dans une seule direction, empêchant automatiquement le reflux (aucune opération externe requise).
Types principaux :
- Type d'oscillation : conception à disque articulé, adaptée aux applications à haut-débit/basse-vitesse
- Type de levage : disque à déplacement vertical, performances d'étanchéité élevées
- Type à double disque : style Wafer-, conception à faible perte de charge
- Type de clapet anti-retour à bille : structure à bille flottante, excellente tolérance aux débris
04.Caractéristiques du produit
Le clapet anti-retour à battant en fonte ductile, également connu sous le nom de clapet anti-retour à battant ou de clapet anti-retour à battant, s'ouvre ou se ferme automatiquement en fonction du débit du fluide et de la gravité. Sa fonction est d'empêcher le reflux du fluide dans le pipeline.
Le clapet anti-retour à battant en fonte ductile est une vanne automatique principalement utilisée dans les canalisations nécessitant un flux de fluide unidirectionnel et doit être installée horizontalement.
Convient aux supports propres ; non recommandé pour les supports contenant des particules solides ou à haute viscosité.
Les matériaux du corps principal, des composants internes, de la garniture, des joints et des fixations peuvent être raisonnablement combinés en fonction des exigences de l'utilisateur ou des conditions de fonctionnement réelles.
05. Paramètres du produit
| Taille nominale | Taille nominale (pouces) | F | H (environ) |
|---|---|---|---|
| 25 | 1 | 127±2 | 115 |
| 40 | 1.1/2 | 165±2 | 130 |
| 50 | 2 | 203±2 | 145 |
| 65 | 2.1/2 | 216±2 | 155 |
| 80 | 3 | 241±2 | 175 |
| 100 | 4 | 292±2 | 200 |
| 125 | 5 | 330±2 | 210 |
| 150 | 6 | 356±2 | 240 |
| 200 | 8 | 495±3 | 275 |
06. Vitrine de produits
