Description du composant principal
⒈Tige/bouchon inférieur : prend en charge la rotation du fond du disque.
⒉Corps de vanne : le boîtier de vanne, généralement serré entre deux brides.
⒊Disque : le composant de fermeture central, contrôlant le flux par rotation.
⒋Tige supérieure : relie la poignée au disque, transmettant le couple.
⒌Emballage : empêche les fuites de fluide le long de la tige.
⒍Bonnet/Couvercle : Sécurise l'emballage et se connecte à l'actionneur.
⒎Assemblage de la poignée : composant de commande manuel doté de languettes de verrouillage pour sécuriser à différentes positions d'ouverture.
Caractéristiques de conception
Pince-sur la conception
Quatre trous de positionnement autour du corps de la vanne permettent d'obtenir une structure légère et rentable-convient aux canalisations moyenne- et basse-pression.
Poignée de plaque de positionnement
Notez le composant denté sous la partie 7, qui permet de verrouiller la vanne à des angles spécifiques entre 0 degré et 90 degrés pour une régulation grossière du débit.
Comparaison des avantages et des inconvénients
| Avantages | Inconvénients |
|---|---|
| ✅ Structure compacte, petite taille et poids léger | ❌ Nécessite des brides aux deux extrémités pour l'installation ; tous les boulons doivent être retirés pour être remplacés |
| ✅ Opération facile, ouverture et fermeture rapides, faible couple de fonctionnement | ❌ Exigence élevée en matière d’alignement des pipelines ; facile à bloquer en raison d'une déviation d'installation |
| ✅ Faible résistance à l'écoulement et effet d'économie d'énergie remarquable- | ❌ Les vannes-de grand diamètre ont un couple de fonctionnement élevé et doivent être équipées d'un réducteur à vis sans fin. |
| ✅ Matériau en fonte ductile, haute résistance et faible coût | ❌ Not suitable for high temperature (>120 degrés), forte corrosion ou milieu à haute teneur en particules- |
| ✅ Étanchéité fiable, zéro fuite et large gamme d'applications | ❌ High-pressure special type shall be selected for high-pressure working conditions (>1,6 MPa) |

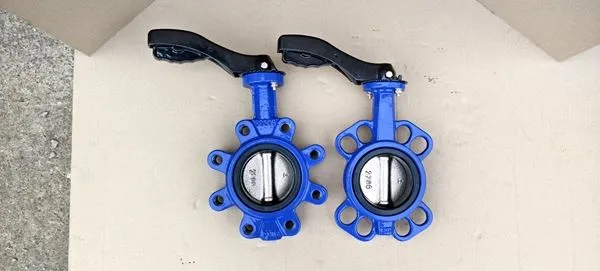

Vitrine de produits
