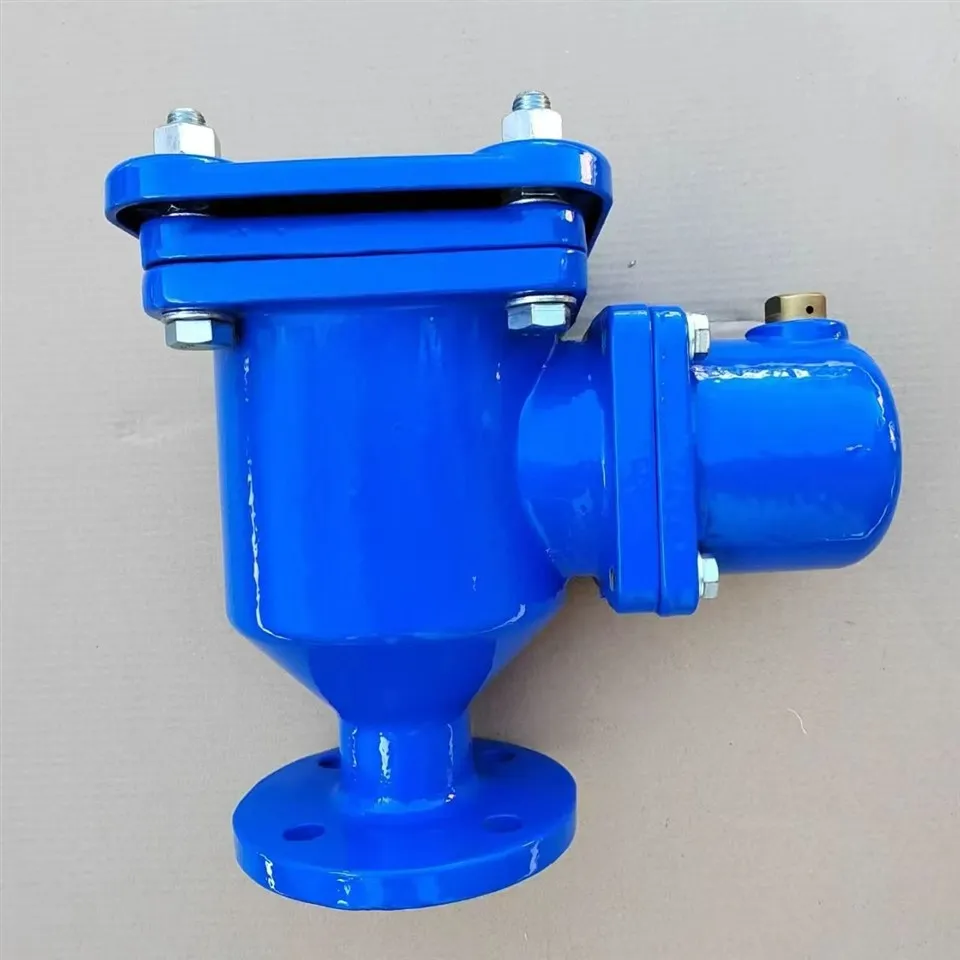

Vanne de ventilation à double trou PN10-

La vanne de purge d'air à double-trou PN10, avec une pression nominale conforme à la norme PN10, comporte un corps de vanne en fonte ductile et utilise une structure d'entraînement à flotteur à double-ventilation. Il s'agit d'un dispositif de ventilation automatique pour les systèmes de pipelines, utilisé pour expulser l'air, empêcher les poches d'air, éliminer la pression négative et assurer un fonctionnement efficace et stable du pipeline. Les numéros de modèles courants comportent un suffixe indiquant le matériau en fonte ductile. Basée sur la résistance et la robustesse de la fonte ductile, la vanne de purge d'air à double-trous PN10, avec sa conception de ventilation/réapprovisionnement d'air adaptative à double-trous, combine une ventilation rapide de l'air, une micro-ventilation d'air et une protection contre la pression négative. Il s'agit d'un élément clé pour éliminer les sas et garantir un fonctionnement sûr et efficace dans les systèmes de pipelines, adapté à diverses conditions d'exploitation, et offre une excellente rentabilité.

Principe de fonctionnement

La conception à double-trous constitue un avantage clé. Le trou principal gère la ventilation et le réapprovisionnement d'un grand volume-, tandis que le trou auxiliaire gère la ventilation mineure de l'air, fonctionnant en conjonction avec un mécanisme à levier flottant-pour un fonctionnement automatique.

Phase de remplissage d'eau

L'air remplit la valve, le flotteur descend et les deux trous travaillent ensemble pour évacuer rapidement l'air, raccourcissant ainsi le temps de remplissage.

Fonctionnement normal

Le liquide remplit la chambre de la vanne, le flotteur monte et ferme le trou principal ; Une accumulation mineure d'air déclenche une ventilation automatique de l'air à travers le trou auxiliaire pour éviter le blocage de l'air.

Protection contre la pression négative

Lorsqu'une pression négative se produit dans le tuyau, le flotteur chute et les deux trous réapprovisionnent en air pour éviter d'endommager le tuyau.

Paramètres techniques clés

Nom du paramètre	Description détaillée
Pression nominale	Conforme à la norme PN10
Pression d'essai	Conforme aux normes de l'industrie, garantissant la sécurité
Température Applicable	Convient aux conditions générales de fonctionnement ; personnalisable pour des applications spéciales.
Médias applicables	Liquides non-corrosifs tels que l'eau propre ; résistant à la corrosion-pour les eaux usées.
Diamètre nominal	Plusieurs tailles disponibles ; sélectionnable sur demande.
Normes de bride	Compatible avec PN10 pour une installation facile.
Composants internes	Les matériaux résistants à la corrosion-allongent les intervalles de maintenance.

Caractéristiques structurelles

01.Structure principale

Corps et couvercle de vanne en fonte ductile ; Raccord à bride avec joint à face surélevée pour des performances d'étanchéité fiables.

02.Composants

Vanne à double évent avec deux trous d'aération (évent principal + évent auxiliaire), flotteur, mécanisme à levier, joint d'étanchéité et buse d'évent.

03.Mécanisme de fonctionnement

Entraînement purement mécanique, ne nécessitant aucune alimentation externe ; automatiquement contrôlé par la flottabilité du flotteur et la différence de pression du pipeline, garantissant un fonctionnement stable.

04. Entretien facile

La conception du couvercle de valve amovible facilite le nettoyage interne, le remplacement des composants et l'entretien de routine, réduisant ainsi les coûts de maintenance.

Scénarios applicables

Approvisionnement en eau et drainage municipaux, systèmes de canalisations de transport d'eau du robinet

CVC, systèmes de circulation d'eau chaude

Projets de conservation de l'eau, canalisations de sortie de stations de pompage

Eau de refroidissement industrielle, systèmes de transmission d'eau pure

Divers pipelines de transport d'eau propre, particulièrement adaptés aux scénarios de réseaux de pipelines à longue-distance, terrain-onduleux et facilement-accumulant du gaz.
