01.Descriptions des produits

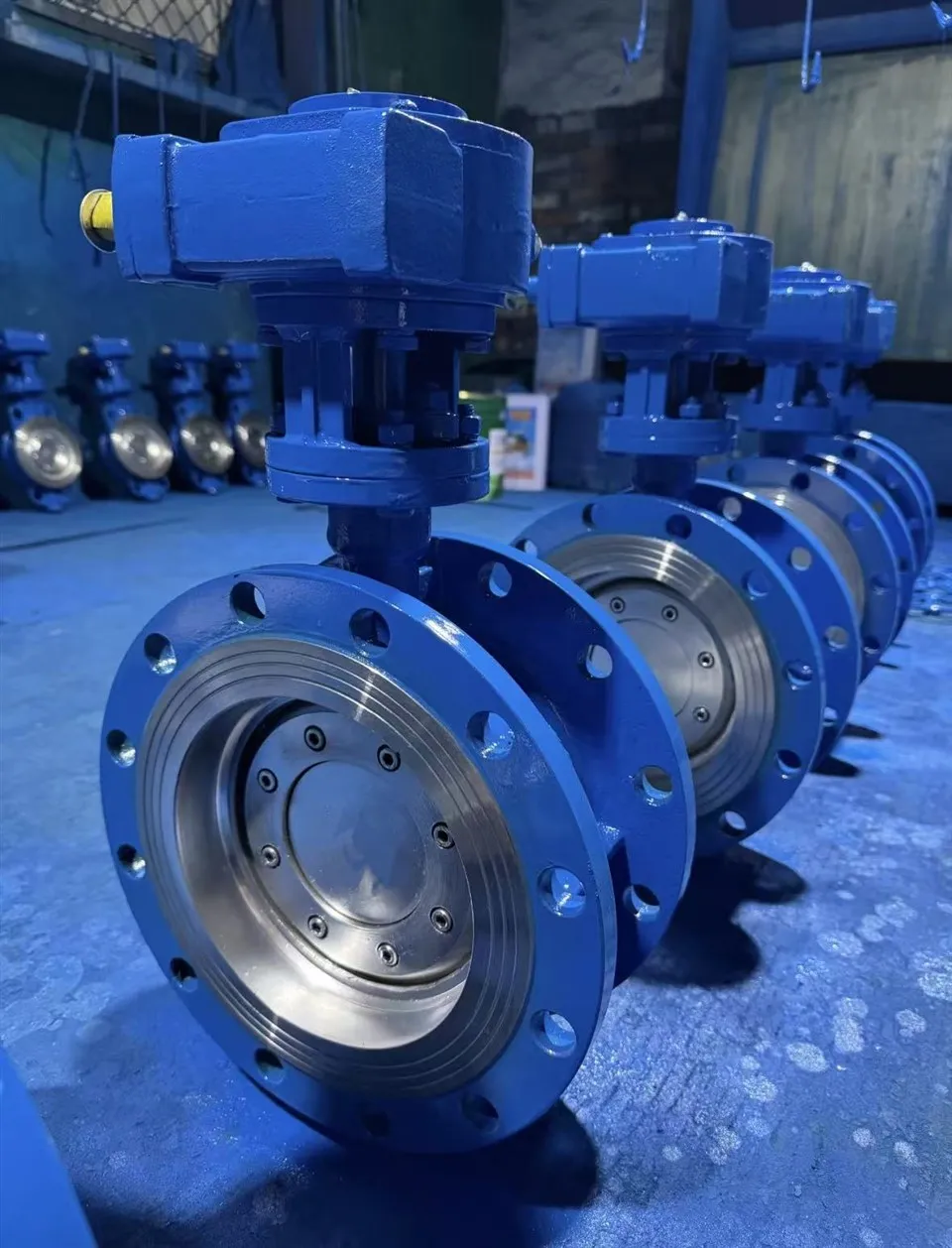

La vanne papillon de type U est un dispositif de vanne à structure unique avec de larges scénarios d'application. Sa construction centrale se compose de deux disques de valve semi-circulaires qui fonctionnent en tandem via une tige de valve centrale. Cette conception permet une ouverture et une fermeture rapides de la vanne avec seulement une rotation de 90 - degrés de la poignée de commande. La configuration du corps en forme de U crée un chemin d'écoulement dégagé pour le fluide, réduisant ainsi efficacement les pertes de résistance lors du passage du fluide.
02. Paramètres de base
| Standard | EN593/OIN 5752/BS5155/AWWA C504 Le perçage des brides est conforme aux normes DIN 2501, BS4504, ANSI B16.1 |
| Pression de travail | 10bars/16bars/25bars |
| Pression d'essai | |
| Coquille | 15 bars/24 bars/37,5 bars |
| Joint | 11 bars/17,6 bars/27,5 bars |
| Matériel | |
| Revêtement | Interne et externe avec revêtement époxy lié par fusion min250μm |
|
Non |
Partie |
Matériel |
| 1 |
Corps |
DI/CI /Acier au carbone/Acier inoxydable |
|
2 |
Disque |
DI/Acier inoxydable 304/316,AL-Bronze |
|
3 |
Tige |
SS410/SS416/SS420/SS304/SS316 |
|
4 |
Siège |
NBR/EPDM/PTFE/VITON |
03.Description des produits
Les principales caractéristiques de la vanne papillon de type U incluent une structure compacte, une étanchéité fiable, un fonctionnement pratique et des avantages de coût significatifs, excellant particulièrement dans les applications à faible-à-pression moyenne.
Conception structurelle : compacte et légère avec une installation flexible
Le corps de vanne de type U offre une longueur totale plus courte et un poids plus léger que les vannes papillon traditionnelles de type plaquette. Il peut remplacer directement les vannes à guillotine, économisant ainsi de l'espace dans les pipelines.
Performance d'étanchéité : garantie zéro-fuite, compatibilité multi-moyens
Comprend une bague d'étanchéité en acier inoxydable de type U qui forme un joint élastique avec le disque, obtenant ainsi une fuite bidirectionnelle nulle. Convient à divers fluides, notamment l'eau, les gaz, les huiles, les acides et les alcalis (par exemple dans les industries alimentaires, pharmaceutiques et chimiques).
Performance opérationnelle : fonctionnement efficace et sans effort, maintenance simple
Peut être installé à n’importe quel angle ; les joints peuvent être remplacés individuellement, réduisant ainsi les coûts de maintenance. La structure supérieure-montée (sur certains modèles) permet le remplacement des composants internes sans démontage du pipeline dans les applications à haute-pression et grand-diamètre.
Avantages économiques et pratiques : faible coût, large gamme d’applications
Au prix de seulement 35 %-40 % des robinets-vannes de spécifications équivalentes, avec des coûts d'installation inférieurs. Particulièrement rentable-dans les pipelines de grand diamètre (DN300 et supérieur).
04.Avantages du produit
Les principaux avantages des vannes papillon de type U comprennent :
Longue durée de vie :
Construite à partir de matériaux de première qualité, la valve offre une durabilité exceptionnelle.
Efficacité améliorée :
Le mécanisme d'ouverture/fermeture rapide de la vanne et ses performances d'étanchéité supérieures permettent un contrôle précis du débit, augmentant ainsi l'efficacité opérationnelle.
Application polyvalente :
Avec une large applicabilité dans diverses industries, cette vanne répond à un large éventail d’usages.
Rentabilité- :
Dotée d'une conception légère et d'une installation simplifiée, cette vanne offre de faibles coûts d'installation et de fonctionnement.
05. Domaines d'application
Les vannes papillon de type U trouvent de nombreuses applications dans diverses industries. Il s'agit notamment des domaines d'application suivants :
-
Système municipal d’approvisionnement en eau et de drainage :Ce système est largement appliqué dans les réseaux de canalisations d'approvisionnement en eau municipales, les usines de traitement des eaux usées professionnelles et les projets de canalisations de drainage des eaux pluviales urbaines.
-
Système de chauffage, de ventilation et de climatisation (CVC) :Système de climatisation central, système de chauffage, tour de refroidissement, conduites d'eau chaude.
-
Système de protection incendie :Tuyaux de gicleurs d'incendie, systèmes de gicleurs d'incendie, réservoirs d'eau d'incendie.
-
Industrie du traitement de l’eau et de la protection de l’environnement :Stations d'épuration des eaux usées, stations d'épuration, systèmes d'assainissement de l'environnement.
06.Services corporatifs
Notre société fournit des services et une assistance complets pour garantir que chaque client reçoive des solutions personnalisées de haute-qualité.
-
Conception personnalisée :Nous proposons des services OEM/ODM pour répondre aux besoins spécifiques d'une industrie ou d'un projet.
-
Contrôle de qualité strict :Chaque selle de taraudage est testée pour ses performances, son étanchéité et son endurance à la pression.
-
Livraison efficace :Expédition rapide et fiable depuis notre usine de fabrication du Shanxi, en Chine, vers des clients du monde entier
-
Assistance professionnelle :Notre équipe technique propose des conseils et une-assistance après-vente pour l'installation, la compatibilité et la maintenance.
07.Qualifications
08.Emballage et transport
