01.Descriptions des produits

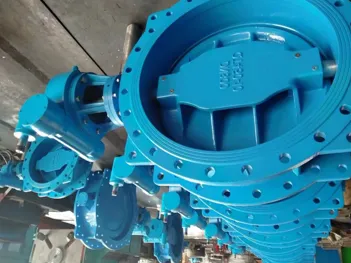

La sélection de la bonne vanne est cruciale pour maintenir le fonctionnement efficace et fiable des pipelines industriels. La vanne papillon concentrique à double bride est conçue précisément dans ce but -elle est robuste et durable, garantissant des performances stables même dans les conditions les plus exigeantes.

02. Spécifications du produit

Taille	DN50-DN2200
Matériau du corps	ASTM A536 65-45-12, WCB, CF8M Collé avec NBR ou EPDM
Pression de service	10BAR/16BAR/25/BAR
Standard	EN593/OIN 5752/BS5155/AWWA C504
Connexion à bride	DIN2501 PN10/16, ANSI 125/150/300, BS4504, JIS10K
Médias appropriés	eau, eaux usées, pétrole, nourriture, gaz, etc.
Revêtement	Revêtement époxy lié par fusion de 250 microns ou demande du client.
Opérateur	Levier de poignée, engrenage à vis sans fin, actionneur électrique, actionneur pneumatique
Application	Eau potable, eaux usées, eau de mer

03. Diagramme schématique du produit

product-791-398

04.Caractéristiques structurelles

Conception à double-bride :

Équipé de brides standard aux deux extrémités du corps de vanne, permettant une connexion directe aux brides du pipeline pour une installation et une maintenance pratiques avec une fiabilité d'étanchéité élevée.

Structure coaxiale :

Le centre du disque papillon s'aligne avec le corps de la vanne et le centre de la tige, formant un chemin d'écoulement symétrique pour obtenir une étanchéité bidirectionnelle et une régulation du débit.

Étanchéité élastique du siège :

Utilise des sièges en matériaux élastiques comme le caoutchouc ou le PTFE pour former un joint souple avec le disque papillon, garantissant ainsi aucune fuite.

Fonctionnement de rotation à 90 degrés :

L'angle du disque papillon est contrôlé en tournant la tige de la vanne (0 à 90 degrés), permettant une ouverture/fermeture rapide (généralement<90 degrees) and flow regulation.

05.Détails du produit

①

Bride supérieure ISO5211 avec tige chauffante Convient pour le montage direct d'actuateurs.

②

Grande capacité de débit et suffisamment de résistance.

③

Longue durée de vie, résistant à l'épreuve de milliers d'opérations d'ouverture/dosage.

06.Avantages du produit

Performance supérieure :

La conception concentrique de notre vanne papillon concentrique à double-bride garantit un écoulement fluide du fluide et une chute de pression minimale, tandis que la configuration à double-bride permet une installation facile et une grande stabilité.

Opération simple :

Dotée d'un mécanisme de commande facile-à-utiliser, notre vanne papillon concentrique à double-bride permet un contrôle rapide et fiable du débit de fluide. La poignée ergonomique de la valve offre une prise en main et une rotation confortables pour un fonctionnement fluide et précis.

Compatibilité:

Nos vannes papillon concentriques à double-bride sont compatibles avec une large gamme de systèmes de tuyauterie industrielle, ce qui en fait un choix idéal pour diverses applications. Disponibles en plusieurs tailles, ils peuvent également être personnalisés pour répondre aux exigences spécifiques des clients.

Prix compétitifs :

Nos vannes papillon concentriques à double bride-offrent une qualité et des performances exceptionnelles à des prix très compétitifs, ce qui en fait une option abordable pour les entreprises de toutes tailles.

07.Services corporatifs

Notre société fournit des services et une assistance complets pour garantir que chaque client reçoive des solutions personnalisées de haute-qualité.

Conception personnalisée :Nous proposons des services OEM/ODM pour répondre aux besoins spécifiques d'une industrie ou d'un projet.
Contrôle de qualité strict :Chaque selle de taraudage est testée pour ses performances, son étanchéité et son endurance à la pression.
Livraison efficace :Expédition rapide et fiable depuis notre usine de fabrication du Shanxi, en Chine, vers des clients du monde entier
Assistance professionnelle :Notre équipe technique propose des conseils et une-assistance après-vente pour l'installation, la compatibilité et la maintenance.
