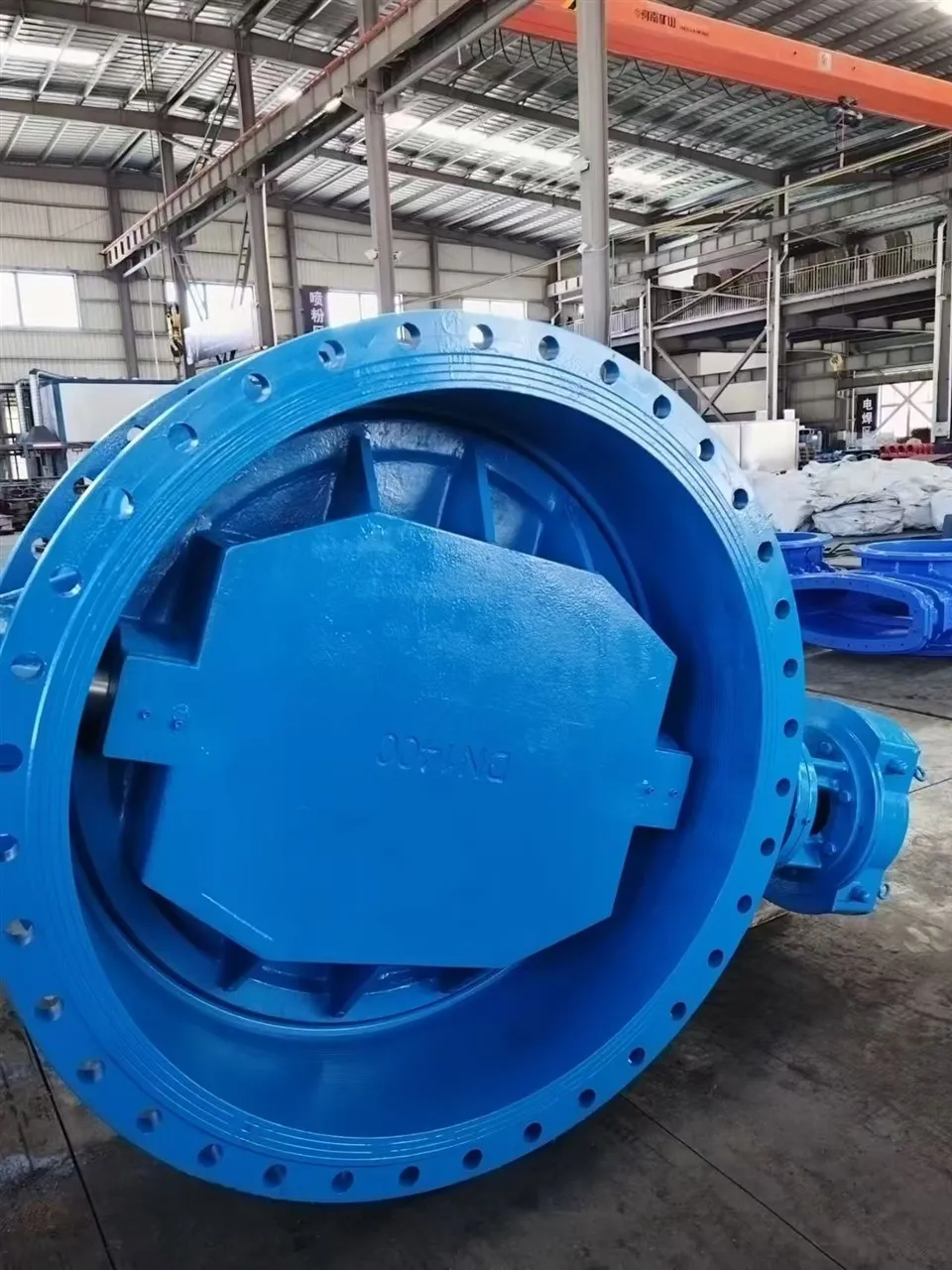

Vanne papillon à bride excentrique double-

Vanne papillon à bride excentrique double-

Shanxi Jintaihongye Casting and Forging Machinery Co., Ltd. est située dans la province du Shanxi, en Chine. En tant que fabricant leader de tuyaux en fonte ductile, de raccords de tuyauterie, de diverses vannes et de couvercles de regards, nous comptons sur les abondantes ressources industrielles de la région pour soutenir une production et une fabrication professionnelles. Toutes nos usines coopératives sont équipées de lignes de production automatisées avancées, d'équipements de test complets et d'une équipe professionnelle de recherche et développement. Soutenus par une riche expérience de conception et un système de contrôle de qualité strict, nous garantissons que chaque lot de produits répond aux normes de qualité des clients. Parallèlement, nous fournissons des services de fabrication personnalisés adaptés aux exigences spécifiques des clients.

Description des produits

202507301103001

En tant que vanne papillon haute performance, la vanne papillon à brides excentriques doubles est livrée avec des brides moulées intégralement aux deux extrémités, permettant une connexion directe par boulonnage aux brides du pipeline. Grâce à sa géométrie unique à double décalage, la tige de vanne est décalée à la fois par rapport au centre du disque et à l'axe central du corps de vanne. Lors de l'ouverture, le disque se soulève immédiatement du siège. Cette conception minimise efficacement la friction et le grattage entre les surfaces d'étanchéité, réduit le couple de fonctionnement requis et prolonge considérablement la durée de vie du siège de vanne.

Caractéristiques

165839

Raccord à double bride pour une grande rigidité de la tuyauterie, démontage facile pour la maintenance

202601081056511013

Conception triple excentrique, friction minimale entre le siège et le disque lors de l'ouverture et de la fermeture, longue durée de vie, étanchéité bidirectionnelle

202601081056551313

Convient à la fois à l'arrêt et à l'étranglement, compatible avec les actionneurs manuels, électriques et pneumatiques

Paramètres de base

Article Spécification
Nom du produit Vanne papillon à brides excentriques doubles
Matériau du corps QT450‑10 (GGG50) Fonte ductile
Matériau du disque Fonte ductile avec revêtement époxy / Acier inoxydable en option
Matériau du siège EPDM, NBR
Pression nominale PN10, PN16, PN25
Diamètre nominal DN100‑DN1200
Type de connexion À bride intégrale, conforme à la norme ISO 5752
Angle de fonctionnement Quart de tour à 90 degrés
Options d'actionneur Volant à vis sans fin, électrique, pneumatique
Revêtement Revêtement en poudre époxy interne et externe
Performances d'étanchéité Fermeture étanche bidirectionnelle
Moyen Eau, eaux usées, milieux neutres industriels généraux
Température de travail -10 degrés ~ +120 degrés (en fonction du matériau du siège)
Standard ISO 5752, EN 593

Scénarios d'application

Usines municipales d'approvisionnement en eau et de traitement des eaux usées, stations de pompage d'eau

Réseaux de chauffage urbain, stations d'échange de chaleur pour eau chaude et vapeur basse pression

Métallurgie, exploitation minière pour l'eau de refroidissement et les fluides contenant des boues
