Description du produit

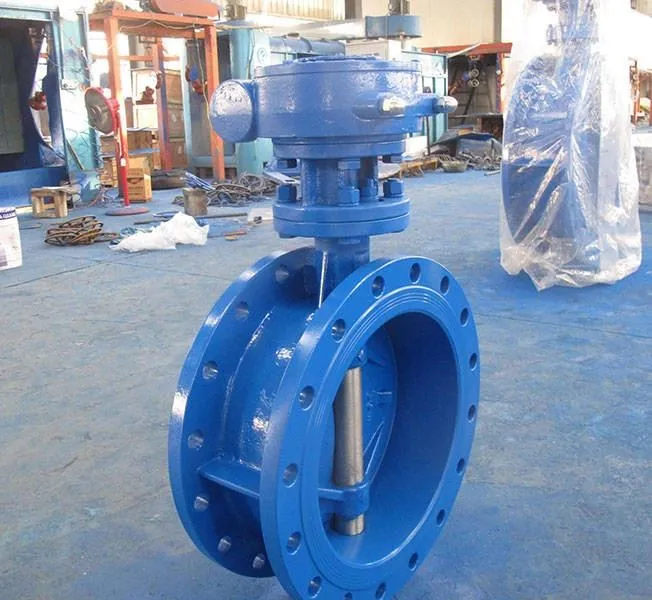

vanne papillon double excentration
En tant que dispositif de contrôle des fluides alliant hautes performances et rentabilité-, la vanne papillon à double excentration est une amélioration technologique par rapport à la vanne papillon à simple excentrique. Sa conception unique de structure à double décalage offre les principaux avantages d'un couple d'ouverture et de fermeture inférieur, de performances d'étanchéité supérieures et d'une durée de vie plus longue.
Structure du produit et principe de fonctionnement
Structure du produit
La principale innovation de la vanne papillon double excentration réside dans sa conception « double excentration », où l'axe de la tige de la vanne est simultanément décalé à la fois par rapport au centre de la plaque papillon (excentricité axiale) et au centre du corps de vanne (excentricité radiale). Cette structure spéciale permet à la plaque papillon de se détacher complètement du siège de vanne avec seulement une très petite rotation lors de l'ouverture de la vanne, évitant ainsi une compression et une friction excessives entre la plaque papillon et le siège de vanne. Lorsqu'elle est fermée, la plaque papillon tourne dans le sens opposé et s'adapte précisément au siège de vanne grâce à l'effet de guidage de la structure excentrique. Grâce au principe d'étanchéité de position, une étanchéité parfaite est obtenue en tirant parti de la compression élastique du siège de vanne par la plaque papillon. Certains modèles de joints métalliques ont même une caractéristique d'auto-compensation selon laquelle « plus la pression est élevée, plus l'étanchéité est fiable ».
Principe de fonctionnement
La vanne se compose principalement de composants essentiels tels que le corps de vanne, la plaque papillon, le siège de vanne, la tige de vanne, les joints et les fixations.
Le corps de la vanne utilise un processus de moulage intégral pour garantir la résistance et la rigidité structurelles.
La plaque papillon peut être conçue en option avec une conception à double-truss plate multi-canal, qui équilibre la force du débit d'eau sous des débits élevés, empêchant ainsi les vibrations de la plaque de vanne et améliorant la stabilité opérationnelle.
La tige de vanne et la plaque papillon sont fixées ensemble à l'aide de broches coniques ou d'autres connexions sécurisées pour éviter le desserrage et les fuites pendant la transmission.
Le joint d'arbre utilise une structure d'étanchéité à joints toriques flottants multiples, offrant à la fois une étanchéité aux fluides internes et une protection contre les impuretés externes.
Caractéristiques et avantages du produit
Excellentes performances d'étanchéité
La structure excentrique permet à la plaque papillon et au siège de vanne de former un joint intégré-, empêchant ainsi efficacement les fuites d'air et d'eau.
Résistance à l'usure
La plaque papillon se désengage rapidement du siège de soupape lors de l'ouverture, réduisant ainsi la friction et l'usure entre elles et prolongeant la durée de vie du siège de soupape.
Faible couple d'ouverture et de fermeture
La conception à double décalage réduit la friction entre la plaque papillon et le siège de vanne, diminuant ainsi le couple d'ouverture et de fermeture de la vanne et facilitant le fonctionnement.
Large applicabilité
Convient à une large gamme de températures et de pressions, répondant aux besoins de contrôle des fluides de diverses industries.
Composition du matériau
Corps de vanne
Fonte ductile, fonte grise ; acier au carbone, acier allié; acier inoxydable; Hastelloy, alliage de titane.
Tige de valve
L'acier inoxydable est couramment utilisé ; pour les conditions à haute-pression ou très corrosives, l'acier inoxydable à durcissement par précipitation-ou l'Hastelloy est sélectionné.
Plaque à disque
Fonte ductile ; acier moulé; acier inoxydable.
Siège de soupape
Sièges de soupape à joint souple : polytétrafluoroéthylène (PTFE), polytétrafluoroéthylène renforcé (RPTFE), caoutchouc nitrile (NBR), caoutchouc fluoré (FKM/Viton).
Sièges de valve à joint dur : acier inoxydable (304, 316) avec revêtement en alliage dur (Stellite) ou revêtement en céramique.
Scénarios d'application du produit
Services d'eau municipaux
Transport et distribution d'eau potable, prise d'eau brute, systèmes d'influents et d'effluents de stations d'épuration des eaux usées et systèmes de traitement des boues.
01
Énergie électrique
Eau d'alimentation de chaudière, systèmes d'eau de circulation et contrôle du débit des canalisations d'eau de refroidissement du générateur.
02
Industrie pétrochimique
Transport et fermeture-des huiles légères, des solvants chimiques et du gaz naturel.
03
Métallurgie et matériaux de construction
Traitement des eaux usées métallurgiques, transport des résidus miniers et pipelines de transport de matières premières dans les processus de production de matériaux de construction.
04
Autres secteurs
Systèmes CVC, transport de fluides dans l'industrie agroalimentaire et des boissons, systèmes de circulation d'eau industriels, etc.
05
Emballage et transport
