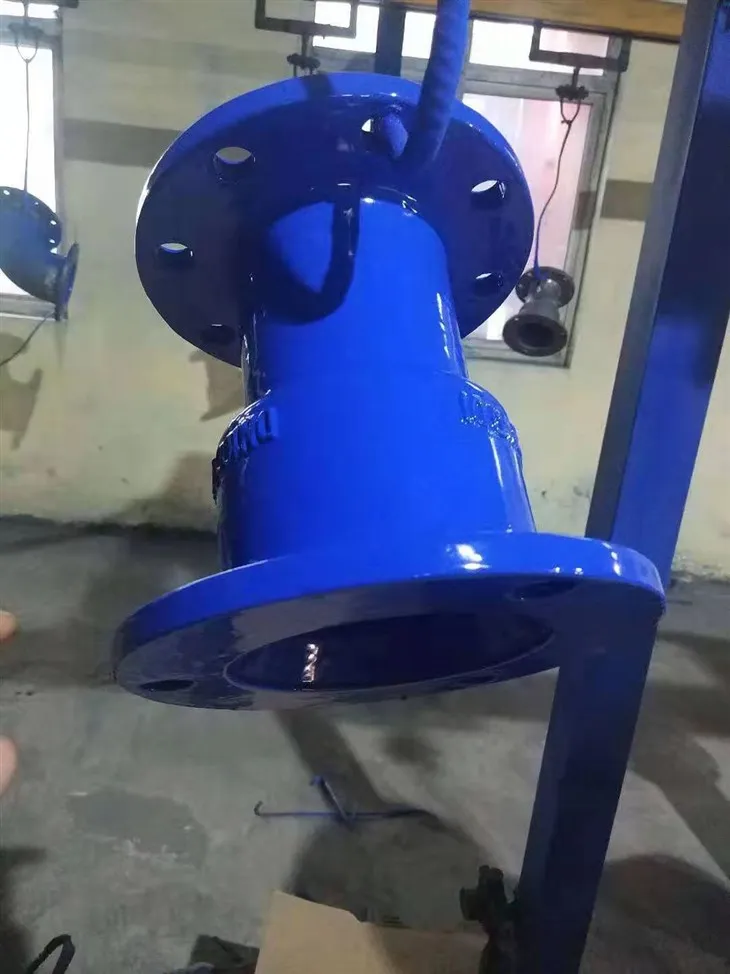

1. Définition du produit
La douille à bride de type K-est un composant de connexion clé dans les systèmes de tuyauterie en fonte ductile. Il s'agit d'une interface mécanique semi-flexible, composée d'une douille, d'un robinet, d'une bague d'étanchéité en caoutchouc de type K- dédiée et d'un presse-étoupe (bride de pression). En boulonnant la bride de pression pour comprimer la bague d'étanchéité, une structure d'étanchéité multiple est formée entre la douille et le robinet. Celui-ci conserve la capacité anti--décantation d'une interface flexible tout en possédant les caractéristiques de tenue à la pression élevée-d'une connexion rigide, ce qui en fait un élément clé pour résoudre les problèmes complexes de connexion de tuyauterie.
2. Paramètres du produit
| Diamètre nominalDN | Ennuyeux nominal | Cote l | Cote L | Masse (kg) | Taper |
| 32 | 40 | 85 | 140 | 3.00 |
B |
| 40 | 50 | 90 | 150 | 3019 | B |
| 50 | 63 | 95 | 155 | 3.74 | A |
| 60 | 63 | 95 | 155 | 4.40 | A |
| 65 | 75 | 100 | 160 | 4.60 | A |
| 80 | 75 | 100 | 160 | 4.99 | B |
| 80 | 90 | 105 | 165 | 5.78 | B |
| 100 | 110 | 110 | 170 | 7.04 | A |
| 125 | 125 | 115 | 175 | 6.97 | B |
| 125 | 140 | 120 | 180 | 8.91 | A |
| 150 | 160 | 130 | 190 | 11.55 | A |
| 150 | 180 | 135 | 195 | 11.59 | B |
| 200 | 200 | 140 | 205 | 16.50 | A |
| 200 | 225 | 150 | 215 | 16.50 | B |
| 250 | 250 | 160 | 230 | 17.43 | A |
| 250 | 250 | 160 | 225 | 23.27 | B |
| 300 | 280 | 170 | 240 | 23.00 | A |
| 300 | 315 | 180 | 260 | 33.72 | B |
| 350 | 355 | 190 | 270 | 39.96 | A |
| 400 | 400 | 200 | 285 | 43.55 | A |
| 400 | 400 | 200 | 290 | 55.22 | B |
3. Quatre avantages majeurs
1
2
3
4
4. Scénarios d'application
| Champ d'application | Scénario typique | Valeur |
| Approvisionnement en eau municipal | Stations de surpression secondaires, colonnes montantes-d'alimentation en eau de grande hauteur | Résiste aux hautes pressions et élimine les risques de fuite |
| Approvisionnement en eau industrielle | Systèmes de refroidissement métallurgiques, transport de produits chimiques | Résistant à la corrosion-et étanche, compatible avec plusieurs fluides |
| Projets de conservation de l'eau | Pipelines d'irrigation sous pression, conduites d'approche de réservoir | Résiste aux tassements irréguliers et s'adapte aux conditions du terrain |
| Rénovation du réseau de pipelines | Ancienne connexion de pipeline, nœuds de connexion de vannes | Adaptation flexible, réduit l'impact de la construction sur le trafic |
5. Engagement qualité : Garantie complète-de la chaîne, de l'usine à l'achèvement
Inspection à 100 % avant la livraison :
Chaque lot de produits est soumis à des tests hydrostatiques et à des tests d'étanchéité à l'air à 100 %, accompagnés de rapports de certification.
Service de personnalisation :
Prend en charge la personnalisation de diamètres spéciaux, de revêtements anti-corrosion et de types de connexion ; livraison rapide pour les commandes régulières.
Assistance technique :
Fournissez des vidéos d'instructions d'installation et des -briefings techniques sur site, et aidez à la conception de solutions pour des nœuds spéciaux tels que les pénétrations de murs et les changements de diamètre.
6. Certificats d'entreprise
