Définition et valeur du produit

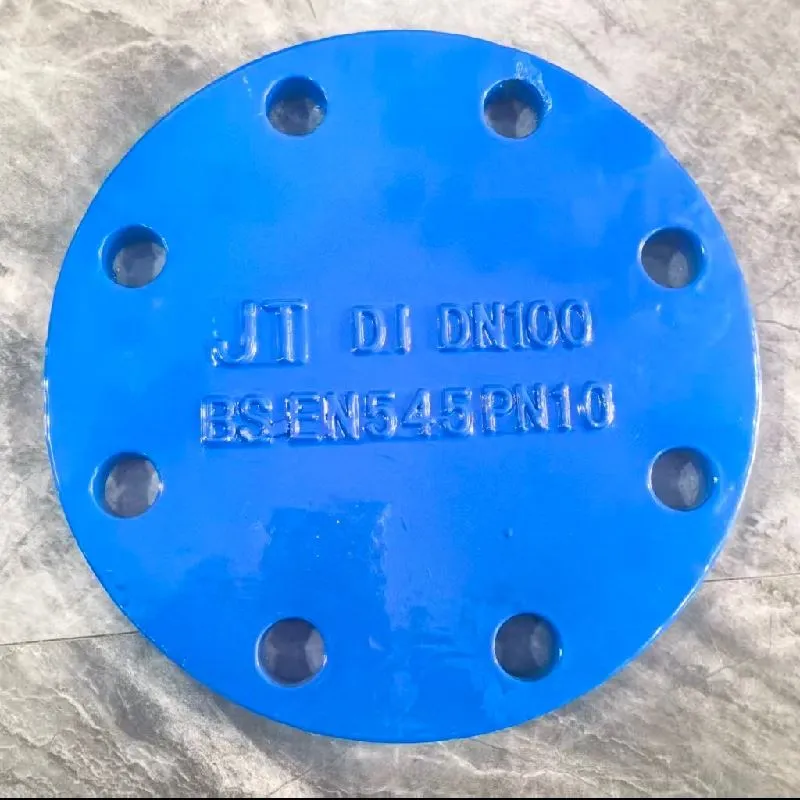

Nos brides aveugles en fonte ductile ISO2531 EN545 sont conçues par des professionnels pour la fermeture, l'isolation et les tests de pression des pipelines. Fabriqués avec des matériaux de moulage respectueux de l'environnement et non-toxiques, les produits finis ne contiennent aucune substance nocive et sont entièrement conformes aux normes environnementales en vigueur, offrant ainsi des accessoires de pipeline sûrs et fiables pour les projets municipaux et industriels.
Isolation de sécurité :
Il peut complètement couper le débit moyen pendant la révision et la maintenance des pipelines. Évitez efficacement les risques de fuite moyens et protégez pleinement la sécurité du personnel de construction sur-site.
Test du système :
Agissant comme une extrémité scellée pour les tests de pression des pipelines, il permet d’inspecter la résistance globale à la pression et la stabilité de l’étanchéité de l’ensemble du système de tuyauterie.
Extension flexible :
Réalisez une étanchéité temporaire des extrémités des tuyaux, en réservant les positions d'interface standard pour la reconstruction ultérieure du pipeline et l'expansion du système.
Différent des brides aveugles traditionnelles en fonte grise, le matériau en fonte ductile présente une structure en graphite sphéroïdal. Cette caractéristique structurelle améliore considérablement la résistance à la traction et aux chocs. Avec de meilleures performances mécaniques et des coûts plus élevés, il est devenu le choix courant pour les canalisations municipales et les systèmes de fluides industriels.
Exigences techniques clés
Pression nominale :
Tous les modèles sont livrés avec des niveaux de pression standard. Une partie des spécifications personnalisées peut répondre à des demandes de pression de service plus élevées pour s'adapter à diverses conditions de fonctionnement.
Gamme de tailles :
Couvre les spécifications de-taille réelle, depuis les tailles standards conventionnelles jusqu'aux modèles de grand-diamètre. Les tailles standard sont en stock pour une livraison en masse, tandis que les produits de gros-calibre prennent en charge une production personnalisée.
Normes matérielles :
Les produits sont strictement moulés avec de la fonte ductile qualifiée désignée. Les produits finis passent avec succès les tests de résistance à la traction et d’allongement pour répondre aux seuils techniques industriels.
Caractéristiques des matériaux et avantages en termes de performances
Propriétés des matériaux
Propriétés mécaniques :
Il possède une excellente limite d'élasticité, proche de la nuance d'acier à haute-force. Il peut faire face aux fréquentes fluctuations de pression des pipelines sans dommages structurels.
Résistance à la corrosion :
Avec un revêtement de surface époxy ou un revêtement en mortier de ciment, le produit résiste à l'érosion à long terme-des eaux usées et des fluides, garantissant ainsi une longue durée de vie dans les environnements aquatiques municipaux.
Usinabilité :
Meilleure fluidité de coulée que la fonte grise. Il prend en charge le moulage intégral d'une seule pièce, permettant une formation précise de structures complexes de distribution de trous de boulons.
Économie:
Par rapport aux accessoires en acier inoxydable, la fonte ductile réduit considérablement les coûts des matières premières. Aucun processus de soudage complexe n'est requis pendant la production, ce qui permet de réduire les coûts globaux d'ingénierie.
paramètre
|
Article |
Spécification |
|
Nom du produit |
Brides aveugles en fonte ductile ISO2531 EN545 |
|
Normes |
ISO 2531, EN 545 ; Perçage des brides selon EN 1092-2 / ISO7005-2 |
|
Matériel |
Fonte ductile GGG500-7 / QT450-10 |
|
Diamètre nominal |
DN40 ~ DN2600 |
|
Classe de pression |
PN10, PN16, PN25, PN40 |
|
Application |
Canalisation sous pression d'alimentation en eau, fermeture d'extrémité |
|
Processus de coulée |
Moulage au sable |
|
Propriété |
Valeur |
|
Résistance à la traction |
Supérieur ou égal à 420 MPa |
|
Élongation |
Supérieur ou égal à 10% |
|
Dureté |
Inférieur ou égal à 230 HB |
Guide de sélection
01
Correspondance de pression :
Sélectionnez un niveau de pression standard pour les systèmes de tuyauterie conventionnels à basse pression- ; choisissez des modèles haute-pression améliorés pour les conditions de travail industrielles à charge élevée-.
02
Compatibilité des médias :
Les systèmes d’égouts et d’approvisionnement en eau adoptent un revêtement en ciment et un revêtement extérieur en époxy. Les canalisations de fluides chimiques nécessitent des solutions de revêtement anticorrosion-sur mesure.
03
Compatibilité de connexion :
Confirmez à l'avance le type d'étanchéité de la bride et le nombre de trous de boulons pour garantir une correspondance complète avec les normes de raccordement des tuyaux-sur site.
Scénarios d'installation, de maintenance et d'application
Procédure d'installation standard
● Nettoyer la surface d'étanchéité de la bride pour éliminer l'huile et la rouille
● Sélectionnez les joints appropriés (caoutchouc nitrile pour les systèmes d'eau, joints en graphite pour les scénarios à -température élevée) ;
● Serrez les boulons uniformément dans une séquence diagonale, en vous assurant que le couple répond aux normes spécifiées ;
● Effectuer un test de pression après l'installation ; aucune fuite lors du maintien de la pression n'est considérée (qualifiée).
Points d'entretien clés
1
Vérifiez régulièrement le couple des boulons et le vieillissement des joints ;
2
Appliquez de la peinture antirouille-sur les surfaces exposées des brides ; les brides enterrées nécessitent une protection cathodique ;
3
En cas de fuite, fermer d'abord la vanne amont ; dépressuriser et vider la canalisation avant de remplacer les joints.
Domaines d'application typiques
Ingénierie municipale :Extrémités de canalisations d'usines d'eau, étanchéité et isolation des sorties de bassins de décantation pour stations d'épuration des eaux usées.
Systèmes industriels :Fermeture de l'entrée des canalisations des réservoirs de stockage de produits chimiques, entretien et isolation des canalisations d'eau en circulation pour les centrales électriques.
Scénarios spéciaux :Tests de pression pour les canalisations d'injection d'eau des champs pétrolifères, étanchéité des extrémités des systèmes de canalisations d'irrigation agricole.
Qualifications de l'entreprise
Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd., situé dans la province du Shanxi, en Chine, est l'un des principaux fabricants de raccords de tuyauterie en fonte ductile, de tuyaux, de diverses vannes et de couvercles de regards. Nous disposons de lignes de production automatisées et d'une équipe de technologie de production expérimentée pour vous fournir des solutions personnalisées professionnelles et flexibles.
