Structure principale et composants

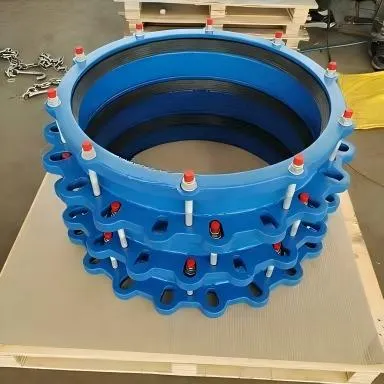

Un joint de démontage typique en fonte ductile se compose des principaux composants suivants.
15
Principaux composants :
Il comprend un robinet à bride, un adaptateur de couplage à bride et une bague d'étanchéité intermédiaire.
32
Système d'étanchéité :
L'étanchéité est généralement obtenue en utilisant des bagues d'étanchéité en éthylène propylène diène monomère (EPDM) ou en caoutchouc nitrile butadiène (NBR) et en les serrant avec des boulons.
18
attache:
Des boulons filetés longs, des écrous et des rondelles sont utilisés pour régler l'extension et la rétraction du joint et le verrouiller dans sa position finale.
Principe de fonctionnement
Ce connecteur utilise une structure télescopique de type télescope-. Lors de l'installation, la longueur du connecteur peut être raccourcie en ajustant les boulons, offrant ainsi suffisamment d'espace pour l'installation de la vanne. Après l'installation, la longueur du connecteur est à nouveau allongée pour garantir un ajustement serré avec la bride, puis verrouillée en place avec des boulons sur toute la longueur-. Cette conception peut compenser de légers désalignements radiaux ou axiaux dans le pipeline.
Principaux avantages
Facile à entretenir :
En desserrant les boulons et en rétractant le joint, les vannes intermédiaires, les pompes ou les débitmètres peuvent être facilement remplacés ou réparés sans endommager l'ensemble du pipeline.
Soulagement du stress :
Il peut absorber la légère dilatation et contraction thermique des canalisations causées par les changements de température, ou le léger déplacement causé par le tassement des fondations.
Excellentes performances :
La fonte ductile a une ténacité, une résistance et une résistance aux chocs plus élevées que la fonte grise traditionnelle et est connue sous le nom de « fer au lieu d'acier ».
Installation flexible :
Un certain écart angulaire ou espace est autorisé entre les brides des tuyaux.
Vérifiez la bague d'étanchéité :
Avant l'installation, assurez-vous que la surface de la bague d'étanchéité est propre et intacte.
Serré uniformément :
Lors du serrage des boulons, appliquez une force par étapes en utilisant une approche diagonale pour garantir que la bague d'étanchéité est uniformément comprimée.
Réglez la course :
Veillez à ne pas dépasser la plage de réglage maximale spécifiée par le fabricant (plage de réglage totale).
