01.Descriptions des produits

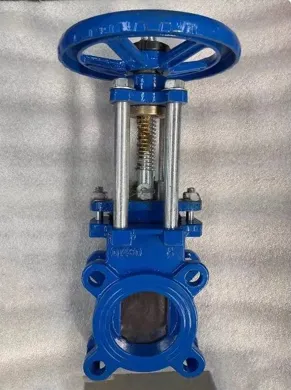

La vanne à guillotine manuelle est un type de vanne qui interrompt le flux de fluide en entraînant la plaque de vanne dans un mouvement linéaire via un volant. Sa caractéristique principale est la plaque de porte en forme de couteau-, spécialement conçue pour la manipulation de fluides à haute-viscosité, chargés de particules-ou de boues.
La rotation du volant élève ou abaisse la tige, provoquant le déplacement de la vanne perpendiculairement à la direction d'écoulement, ouvrant ou fermant ainsi complètement le pipeline. Sa conception unique-en forme de couteau le rend particulièrement adapté à la manipulation de fluides contenant des matériaux fibreux, des sédiments et d'autres impuretés. Il est largement utilisé dans des industries telles que l’exploitation minière, le traitement des eaux usées et la fabrication du papier.
02.Spécifications
|
Vanne à guillotine, corps monobloc, tige non montante |
|
|
Classe |
PN10/16 |
|
Taille |
DN50-DN600 |
|
Opérateur |
Roue, capuchon, arbre libre à bride supérieure, boîte de vitesses |
|
Matériau des pièces principales |
Corps : Fonte ductile ; |
03.Structure et principe de fonctionnement
Les composants essentiels de la vanne à guillotine manuelle sont la plaque à vanne et le corps de la vanne, avec le principe de fonctionnement suivant :
Conception de la plaque de porte :
Le bas de la plaque de porte est usiné en un bord de couteau tranchant, capable de couper les fibres et de gratter les adhérences de la surface d'étanchéité pour empêcher les impuretés présentes dans le milieu de boucher la vanne.
Méthode de conduite :
La rotation du volant dans le sens des aiguilles d’une montre ou dans le sens inverse entraîne la montée ou la descente de la tige de vanne.
- Ouvert : Tourner le volant dans le sens des aiguilles d'une montre soulève la tige de la vanne, soulevant la plaque d'obturation vers le haut du corps de la vanne pour ouvrir complètement le passage.
- Fermeture : Tourner le volant dans le sens antihoraire abaisse la plaque du portail. La lame coupe le support et la bague d'étanchéité se comprime pour obtenir l'étanchéité.
Type de tige :
- Tige montante : L'écrou de tige est situé à l'extérieur du corps de la vanne. Le mouvement de la tige est visible, ce qui facilite l'évaluation de l'état de la vanne et la lubrification.
- Non-Tige montante : l'écrou de tige est intégré à la plaque du portail. Tourner le volant fait tourner la tige, soulevant la plaque du portail. Le mouvement de la tige n'est pas visible de l'extérieur.
04.Conception du produit
05.Caractéristiques du produit
La surface d'étanchéité de la plaque de portail à levage-élimine les substances adhérentes et nettoie automatiquement les débris.
Les plaques de portail en acier inoxydable empêchent les fuites de joint causées par la corrosion.
Les surfaces d'étanchéité trempées entièrement-en métal garantissent la résistance à l'usure et répondent aux exigences d'étanchéité.
La surface d'étanchéité du corps de vanne est dépourvue de rainures, ce qui empêche l'accumulation de résidus et garantit un fonctionnement fluide.
La longueur de la structure compacte permet d'économiser du matériel, réduit l'espace d'installation et soutient efficacement la résistance du pipeline.
Des blocs de guidage sur le corps de la vanne assurent un mouvement correct de la vanne, tandis que quatre blocs de compression garantissent une étanchéité efficace.
06.Application du produit
- Industries minières, de lavage du charbon et sidérurgie-pour les canalisations de lavage du charbon, les canalisations de boues filtrantes, les canalisations d'évacuation des cendres, etc. ;
- Équipement de purification-pour les eaux usées, les boues, les contaminants et l'eau clarifiée contenant des matières en suspension ;
- Industrie des pâtes et papiers-pour les mélanges de pâtes et de pâtes de toute concentration ;
- Élimination des cendres des centrales électriques-pour les boues de cendres.
07.Services corporatifs
Notre société fournit des services et une assistance complets pour garantir que chaque client reçoive des solutions personnalisées de haute-qualité.
-
Conception personnalisée :Nous proposons des services OEM/ODM pour répondre aux besoins spécifiques d'une industrie ou d'un projet.
-
Contrôle de qualité strict :Chaque selle de taraudage est testée pour ses performances, son étanchéité et son endurance à la pression.
-
Livraison efficace :Expédition rapide et fiable depuis notre usine de fabrication du Shanxi, en Chine, vers des clients du monde entier
-
Assistance professionnelle :Notre équipe technique propose des conseils et une-assistance après-vente pour l'installation, la compatibilité et la maintenance.
08.Qualifications
09.Emballage et transport
