Paramètres de base
|
Article |
Détails |
|
Diamètre nominal (DN) |
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 |
|
Pression nominale (PN) |
PN10, PN16 (le PN16 est courant pour les projets de lutte contre les incendies-) |
|
Type de connexion |
Raccordement à bride, norme de bride : GB/T 17241 (brides de tuyaux en fonte) |
|
Type de structure |
Clapet à tige non montante-type simple porte, joint souple résilient |
Caractéristiques structurelles
Conception de tige non-montante
La tige de vanne se déplace uniquement verticalement à l'intérieur du corps de vanne ; le volant ne monte pas à l'ouverture, économisant ainsi de l'espace vertical. Cette conception est idéale pour une installation dans des fosses de vannes de service d'incendie, des canalisations souterraines dans les sous-sols et des canalisations aériennes de protection contre l'incendie.
Porte d'étanchéité souple et résiliente
La vanne est entièrement encapsulée dans du caoutchouc, assurant une étanchéité parfaite contre la surface d'étanchéité du corps de la vanne pour une fuite nulle. Il nécessite un faible couple de fonctionnement pour une ouverture et une fermeture en douceur et résiste aux sédiments et aux débris, ce qui le rend moins sujet au blocage.
Fonctionnement manuel du volant
Équipé d'un -volant en fonte en haut-tournant dans le sens des aiguilles d'une montre ferme la vanne, tandis que dans le sens contraire des aiguilles d'une montre-l'ouvre-permettant un contrôle manuel intuitif du débit d'eau.
Revêtement anti-corrosion rouge-pour la protection contre les incendies
Doté d'un revêtement interne et externe en résine époxy et de marquages de service d'incendie rouge vif ; offre une résistance à la rouille, à l'eau et à la corrosion chimique, ce qui la distingue des vannes d'alimentation en eau et de drainage standard.
Matériau de base
|
Composant |
Description du matériau |
|
Corps de vanne, chapeau, volant |
Fonte ductile QT450-10 |
|
Substrat de cale de porte |
Fonte ductile, entièrement encapsulée avec du caoutchouc EPDM |
|
Tige |
Acier inoxydable 2Cr13 |
|
Joint de tige |
Joint torique en EPDM- |
|
Joint de bride |
Joint composite en caoutchouc |
|
Revêtement anti-corrosion |
Revêtement électrostatique époxy interne et externe, finition rouge ignifuge- |
Scénarios applicables
Protection incendie (primaire) :Construire des bouches d'incendie et des réseaux de tuyauterie de gicleurs ; salles de pompes à incendie, garages souterrains, puits de canalisations, chambres de vannes et canalisations d'incendie dans les parcs industriels ou les complexes d'usines.
Plomberie du bâtiment :Alimentation en eau domestique dans les sous-sols, climatisation centrale-tuyauterie de circulation d'eau réfrigérée/chaude et espaces confinés.
Municipal et résidentiel :Rénovation de conduites d'alimentation en eau enterrées, de chambres de vannes coupe-feu et de réseaux de canalisations.

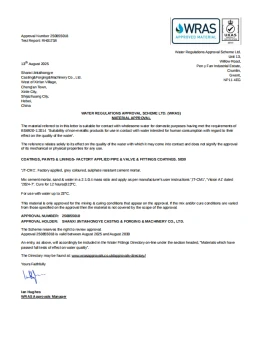

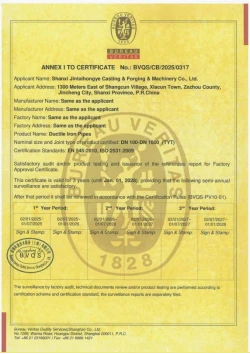

Qualifications de l'entreprise
Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd., situé dans la province du Shanxi, en Chine, est l'un des principaux fabricants de raccords de tuyauterie, de tuyaux, de diverses vannes et de couvercles de trou d'homme en fonte ductile. Nous disposons de lignes de production automatisées et d'une équipe de technologie de production expérimentée pour vous fournir des solutions personnalisées professionnelles et flexibles.
