Description des produits

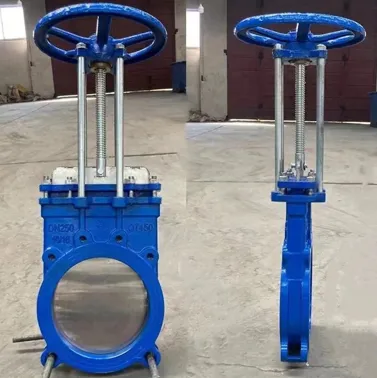

La vanne à guillotine (également connue sous le nom de vanne à guillotine, vanne à guillotine ou vanne à guillotine) est une vanne à guillotine spécialisée conçue spécifiquement pour les milieux contenant des particules solides et des matériaux fibreux. Sa caractéristique principale est une plaque de porte dotée d'un bord tranchant, qui peut couper les fibres, les matières en suspension ou les impuretés grumeleuses dans le milieu pendant le processus d'ouverture et de fermeture, empêchant ainsi efficacement les blocages des pipelines. Par rapport aux vannes à vanne standard, la conception du joint linéaire entre la vanne et le siège lui permet de résister aux conditions difficiles des fluides à haute viscosité-avec une teneur élevée en solides. Il est largement utilisé dans les systèmes de transport de boues et de pâte à papier dans des secteurs tels que l'exploitation minière, la production d'électricité, le traitement des eaux usées municipales, la fabrication du papier et la métallurgie.
Caractéristiques du produit
Conception compacte et peu encombrante :
Dotée d'une connexion de type plaquette-et d'un corps ultra-court, cette vanne permet d'économiser des matériaux et réduit considérablement le poids total du système de tuyauterie. Il occupe un minimum d'espace, soutient efficacement l'intégrité structurelle de la tuyauterie et minimise le risque de vibration de la tuyauterie.
Excellentes performances d’étanchéité :
La vanne à guillotine est dotée d'un siège d'étanchéité mobile et utilise une prétension-du joint torique-pour garantir que le siège d'étanchéité reste en contact étroit avec le disque de la vanne, réduisant ainsi considérablement les fuites. Il intègre également une fonction de compensation automatique de l'usure de la paire de joints lors d'une utilisation à long terme-, prolongeant ainsi la durée de vie.
Chemin d'écoulement dégagé avec une faible résistance :
La vanne présente une conception intégrée qui minimise la résistance aux fluides et garantit un fonctionnement flexible et pratique. Les griffes de guidage fixes et la conception sans rainure-empêchent l'accumulation ou le bourrage des supports.
Conception structurelle
La porte de la vanne à guillotine présente une construction monobloc en forme de lame-forgée ou soudée en fonte ductile ; le siège est en caoutchouc élastique, obtenant une étanchéité fiable grâce à la pression verticale exercée par le portail. Le corps de la vanne présente une conception de chemin d'écoulement direct sans zones mortes où le fluide peut s'accumuler, ce qui se traduit par un faible coefficient de résistance à l'écoulement, ce qui le rend particulièrement adapté au transport de fluides visqueux.
En fonction de leur structure, les vannes à guillotine peuvent être classées en types à tige montante-, à tige-non montante-et à joint bidirectionnel monobloc-. Les méthodes de connexion incluent les configurations de type plaquette-, à brides et soudées. Parmi ceux-ci, la conception de la plaquette ultra fine -offre les avantages d'une taille compacte, d'un poids léger et d'un espace d'installation minimal, ce qui la rend particulièrement adaptée à la tuyauterie dans des espaces confinés. Les principales méthodes d'entraînement sont manuelles et pneumatiques ; les modèles de grand-diamètre peuvent être équipés d'actionneurs électriques.
Comment ça marche
Positionnement du portail :En position fermée, l'obturateur est situé au bas du corps de la vanne, bloquant l'écoulement du fluide dans la canalisation. Le portail est maintenu en place par des rails de guidage ou des plaques de guidage et est généralement actionné par un volant, un levier, un actionneur pneumatique ou un actionneur hydraulique.
Ouverture de la vanne :L'opérateur tourne le volant, tire le levier ou active l'actionneur pour soulever la vanne hors du passage de fluide, ouvrant ainsi la vanne. Une fois la vanne relevée, le fluide peut circuler librement à travers la vanne.
Contrôle de flux :Le bord tranchant de la vanne à guillotine peut couper les particules solides ou les obstructions dans le fluide, permettant au fluide de passer en douceur et d'éviter les blocages. Par conséquent, les vannes à guillotine sont particulièrement adaptées à la manipulation de boues abrasives ou de fluides visqueux.
Fermeture des vannes :L'opérateur effectue l'action inverse pour abaisser la vanne dans le passage de fluide, fermant ainsi la vanne. Lorsque la porte descend, elle bloque efficacement l’écoulement du fluide, obtenant ainsi une étanchéité parfaite.
Scellage:Certaines vannes à guillotine comportent un siège élastique ou une garniture autour de la vanne, qui forme un joint lorsque la vanne est fermée, minimisant ainsi les fuites.
Flux bidirectionnel :Selon la conception, de nombreuses vannes à guillotine permettent un écoulement bidirectionnel, offrant ainsi une flexibilité d'installation et de fonctionnement.
Vitrine de produits
Qualifications
