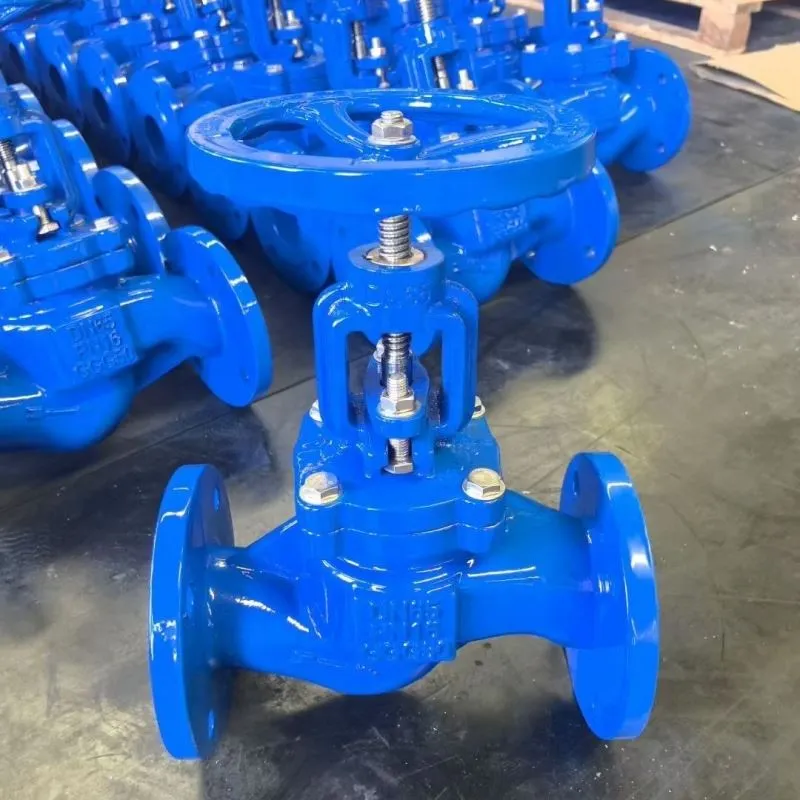

Paramètres de base
| Article | Spécification |
|---|---|
| Terminer la connexion | Double bride |
| Type d'étanchéité | Assise en métal (coin solide) |
| Type de tige | Vis extérieure et joug / NRS (tige non montante) en option |
| Pression nominale | PN10, PN16 |
| Pression d'essai de coque | PN10 : 1,5 MPa ; PN16 : 2,4 MPa |
| Pression d'essai du siège | PN10 : 1,1 MPa ; PN16 : 1,76 MPa |
| Gamme de tailles | DN40 ~ DN600 |
| Température de fonctionnement | -10 degrés ~ 120 degrés (pour version fonte/fonte ductile ; version haute température disponible sur demande) |
| Support applicable | Eau, eaux usées, huile, air comprimé, vapeur basse-pression ; adapté aux fluides contenant des particules solides |
| Opération | Volant, opérateur à engrenages, actionneur électrique, actionneur pneumatique en option |
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|
| L | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 |
Composition et structure
|
Catégorie de structure |
Nom du composant |
Description de la fonction |
|---|---|---|
|
Pièces de roulement à pression |
Corps |
Corps de vanne principale avec doubles brides pour le raccordement de canalisations. L'espace interne accueille la cale et l'anneau de siège, formant le passage du milieu. |
|
Anneau de siège |
Siège métallique pressé dans le corps de la vanne. Coopère avec une cale solide pour réaliser une étanchéité métallique-à-métal. |
|
|
Cale solide |
Cale rigide intégrée avec faces d'étanchéité métalliques des deux côtés. Aucun revêtement en caoutchouc, conçu pour une étanchéité dure à assise métallique. |
|
|
Ensemble chapeau et joint d'étanchéité |
Bonnet |
Couvre l'ouverture du haut du corps, soutient la boîte d'emballage et l'empiècement, assure l'intégrité et l'étanchéité structurelles. |
|
Joint de capot |
Joint statique entre le corps et le chapeau pour éviter les fuites de fluide. |
|
|
Tige |
Transmet le couple et entraîne le coin de haut en bas. Disponible en types OS&Y et NRS. |
|
|
Emballage |
S'enroule autour de la tige pour éviter les fuites de fluide le long du dégagement de la tige. |
|
|
Glande |
Compresse la garniture et ajuste la précharge d’étanchéité pour une étanchéité dynamique fiable de la tige. |
|
|
Goujons et écrous de presse-étoupe |
Fixe le presse-étoupe pour maintenir une compression de garniture stable. |
|
|
Ensemble entraînement et support |
Joug |
Monté sur le chapeau, supporte l'écrou de tige et les dispositifs de commande tels que le volant ou les actionneurs. |
|
Écrou de tige |
Composant fileté interne. Convertit la rotation du volant en mouvement vertical de la tige. |
|
|
Pièces de fonctionnement |
Volant |
Commande manuelle pour l'ouverture et la fermeture des vannes. Remplaçable par boîte de vitesses, actionneur électrique ou pneumatique. |
|
Écrou de volant |
Maintient le volant en position pour éviter qu'il ne se desserre pendant le fonctionnement. |
|
|
Pièces de fixation |
Boulons et écrous de capot |
Fixe le corps et le capot pour garantir l'étanchéité et la stabilité structurelles globales. |
|
Goupille (facultatif) |
Assure un positionnement précis et un alignement d’assemblage entre le corps et le capot. |
Principales fonctionnalités
Connexion à double-bride pour une installation sécurisée
Dispose d'une connexion standard DIN à double-bride offrant une grande précision d'alignement et une excellente capacité de charge-de pression ; garantit une installation stable et une étanchéité supérieure, permettant un fonctionnement fiable et à long terme du pipeline.
Choix de conceptions à double tige pour s'adapter à diverses applications
Disponible dans les configurations à tige montante (OS&Y) et à tige non montante (NRS) ; la tige montante permet une indication visuelle de l'ouverture de la vanne, tandis que la tige non montante permet d'économiser de l'espace d'installation, répondant ainsi à diverses exigences d'installation de tuyauterie.
Excellentes performances anti--corrosion et haute durabilité
Le corps de la vanne est doté d'un revêtement en résine époxy à l'intérieur et à l'extérieur, offrant une résistance à la rouille et à la corrosion ; il convient aux conditions de fonctionnement extérieures, souterraines et difficiles et humides.
Configuration matérielle
Matériau du corps principal
Le corps et le couvercle de la vanne sont en fonte ductile, avec certaines options en fonte, combinant résistance aux chocs et ténacité pour s'adapter à diverses conditions de fluides.
01
Composants d'étanchéité
La surface d'étanchéité métallique utilise de la fonte ou de la fonte ductile associée à des bagues d'étanchéité en laiton, avec certaines options utilisant des joints élastiques EPDM ou NBR, équilibrant la résistance à l'usure des joints métalliques avec les performances d'étanchéité des joints élastiques.
02
Composants de transmission
La tige de valve est en acier inoxydable avec des filetages roulés pour une résistance à l'usure et à la corrosion ; l'écrou de tige de valve et le siège d'étanchéité sont principalement en laiton pour garantir une transmission fluide.
03
Joints auxiliaires
Les joints de garniture et de couvercle sont en graphite ou en EPDM ; Les joints toriques-peuvent être remplacés selon les besoins, certaines spécifications prenant en charge le remplacement de la pression pour une maintenance améliorée.
04
Traitement de surface
Le corps et l'extérieur de la vanne sont recouverts de résine époxy fondue, avec une épaisseur de revêtement répondant aux normes, empêchant efficacement la rouille et adaptée aux environnements d'installation difficiles tels que les emplacements humides et souterrains.
05
Points d'installation et d'entretien
Exigences d'installation
Les raccords à bride doivent être assortis à des joints de la classification PN correspondante. Assurez-vous que le corps de la vanne est horizontal ou vertical pendant l'installation pour éviter des contraintes inégales affectant le joint.
Entretien courant :
Vérifiez régulièrement l'absence de fuites au niveau du joint de tige de soupape et du joint de bride, et remplacez rapidement les bagues d'étanchéité et les bagues d'étanchéité vieillies. Lubrifiez régulièrement les pièces d'entraînement de la tige de valve pour garantir une ouverture et une fermeture en douceur.
Notes d'inspection :
Lors du démontage et de l'inspection, utilisez des pièces d'origine, en vous assurant particulièrement que les composants d'étanchéité répondent aux spécifications afin d'éviter une défaillance du joint due à des pièces incompatibles.
