Informations de base.
Le tableau ci-dessous présente l’ensemble des spécifications techniques de nos canalisations d’alimentation en eau en fonte ductile. Ce document est compilé en faisant référence aux spécifications de fabrication internes ainsi qu'aux données pratiques accumulées lors de nombreux projets municipaux à l'étranger, destinés à aider les acheteurs lors de la sélection des produits et de la préparation des documents d'appel d'offres.
| Article | Description détaillée |
|---|---|
| Marque | Tuyau Jintai‑DI |
| Gamme de tailles | DN80‑DN2600, couvrant les calibres courants pour la tuyauterie municipale et industrielle |
| Processus de production | Coulée centrifuge, offrant une texture de paroi compacte et une qualité de produit constante |
| Nom du produit | Tuyaux en fonte ductile pour l'ingénierie de l'approvisionnement en eau |
| Matériel | Fonte ductile |
| Forme | Structure tubulaire circulaire |
| Catégorie d'épaisseur de paroi | K7, K8, K9, K10, K11, K12, disponibles pour diverses profondeurs d'enfouissement et exigences de charge |
| Classe de pression | C20, C25, C30, C40, C50, C64, C100, correspondant à différentes conditions de pression de service |
| Longueur du tuyau | 6 m en dimension standard ; une coupe à longueur personnalisée peut être fournie pour répondre aux exigences de construction spécifiques au site |
| Normes d'exécution | BS EN545, BS EN598, ISO2531, conformes aux spécifications internationales en vigueur pour les conduites d'eau |
| Conditionnement | Reliure à ceinture en acier pour DN300 et inférieur ; chargement en vrac appliqué pour les tailles supérieures à DN300 |
| Transport | Disponible par expédition par camion, par train et par mer pour s'adapter à différentes distances de livraison |
| Options de revêtement interne | 1. Revêtement en mortier de ciment Portland2. Alliage zinc-aluminium + revêtement époxy liquide3. Revêtement composite ciment + époxy liquide4. Revêtement en mortier de ciment résistant aux sulfates5. Revêtement en mortier de ciment à haute teneur en aluminium6. Revêtement époxy liquide7. Peinture noire au goudron de houille8. Doublure de revêtement époxy liée par fusion9. Couche anticorrosion interne en polyuréthane |
| Options de revêtement externe | 1. Couche de finition zinc + anticorrosion2. Gaine extérieure PE + couche isolante en mousse rigide polyuréthane3. Alliage zinc-aluminium + revêtement époxy liquide4. Couche de pulvérisation thermique époxy liée par fusion5. Revêtement polyuréthane PU6. Revêtement extérieur époxy liquide |
| Types d'interfaces | 1. Joint flexible coulissant2. Joint mécanique3. Joint d'ancrage de retenue4. Joint à bride pour connexion rigide |
| Champ d'application | Projets municipaux d'approvisionnement en eau, de drainage et de traitement des eaux usées, de rejet d'eaux usées industrielles, de transport de produits chimiques et d'adduction d'eau |
Fonctionnalité:
L’alliage fer-carbone-silicium constitue la base métallurgique de ce tuyau en fonte ductile d’alimentation en eau. Par rapport aux matériaux en fonte grise classiques largement utilisés dans les premiers systèmes de tuyauterie, son avantage majeur en termes de performances provient des particules de graphite sphériques réparties dans la matrice métallique, d'où le matériau tire son nom industriel généralement utilisé.
Dans les ateliers de fonderie, des agents sphéroïdisants à base de magnésium ou de terres rares seront ajoutés avant la coulée du fer en fusion. Ce traitement métallurgique convertit le graphite lamellaire en particules sphériques, réduisant ainsi les risques de concentration de contraintes existant à l'intérieur de la microstructure des parois des canalisations. Une telle amélioration microstructurale permet aux tuyaux finis d’atteindre un comportement mécanique équilibré, les rendant adaptés à un enfouissement souterrain à long terme avec une résistance, une ductilité et une capacité de résistance aux chocs suffisantes.
L'inspection en usine impose des seuils mécaniques clairs pour les produits finis. La résistance à la traction minimale doit atteindre 420 MPa, tandis que la valeur d'allongement reste supérieure à 10 %. Ces propriétés stables des matériaux aident les pipelines à faire face aux contraintes du sol ainsi qu'aux tassements mineurs des fondations rencontrés sur les sites réels, limitant ainsi les risques de fissures et de déformation structurelle permanente.
Une série d'alternatives anticorrosion sont préparées pour des environnements de service diversifiés. Pour des conditions normales d’approvisionnement en eau municipale, un revêtement en mortier de ciment est disposé sur les surfaces intérieures. Ce revêtement intérieur optimise l'état du débit interne, améliore l'efficacité du transport de l'eau et réduit la consommation d'énergie continue pendant le fonctionnement du pipeline. Sur les surfaces extérieures, une pulvérisation de zinc associée à une finition à l'asphalte est mise en œuvre pour renforcer la capacité anticorrosion contre les sols souterrains complexes.
La qualité de sphéroïdisation constitue un élément d’inspection essentiel dans les flux de travail de contrôle qualité. L'évaluation est effectuée sur la base de la proportion de graphite sphérique et le degré de sphéroïdisation de tous les produits livrés ne doit pas dépasser le grade 3.
Des critères d'épaisseur unifiés sont mis en œuvre pour les revêtements de protection extérieurs dans la fabrication à grande échelle. Les paramètres pertinents sont répertoriés ci-dessous :
| Type de revêtement | Catégorie de tuyau applicable | Données techniques |
|---|---|---|
| Couche de zinc métallique pulvérisée à l'arc | Catégorie K / Catégorie C | Qualité K : 130 g/㎡ ; Qualité C : 200 g/㎡ |
| Couche de finition en polyéthylène hautement chloré | Catégorie K / Catégorie C | 70 μm pour les deux qualités |
Les dossiers de projet pratiques démontrent les performances globales fiables des tuyaux en fonte ductile. Une résistance structurelle satisfaisante et des systèmes anticorrosion adaptés s'adaptent à divers environnements souterrains. Des structures de joints correctement sélectionnées garantissent l’intégrité de l’étanchéité. L'assemblage sur site n'exige pas d'opérations trop complexes, ce qui permet de contrôler les intrants de construction. Associés à une durée de vie prolongée et à de faibles exigences d'entretien, ces tuyaux sont largement adoptés pour les travaux de tuyauterie liés à l'approvisionnement en eau, au drainage, au transport de l'eau et à l'irrigation.
Scénarios d'application :
Emballage et expédition
Emballage:

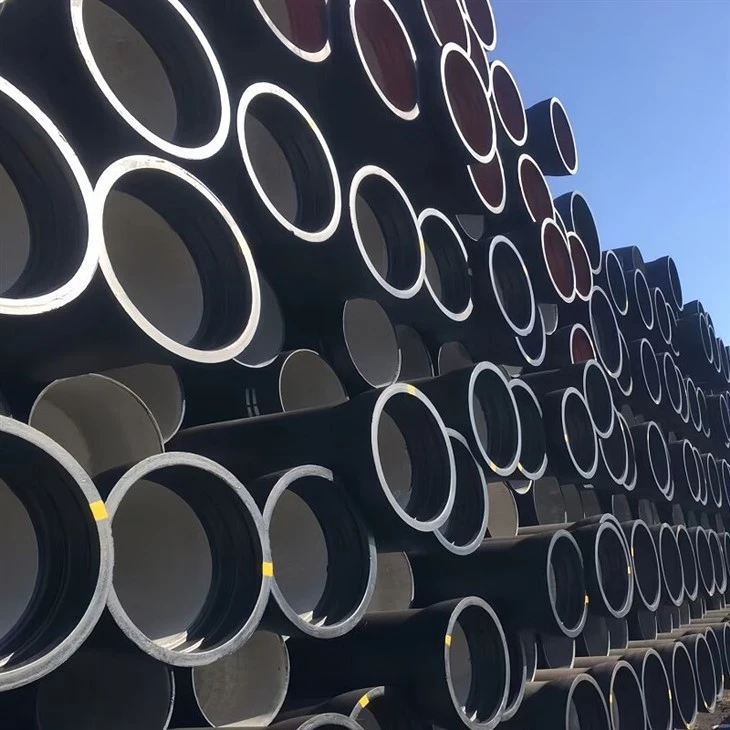

Les tuyaux d'un diamètre inférieur à 300 mm sont regroupés avec des bandes d'acier et les tuyaux supérieurs à 300 mm sont emballés en vrac.
Shanxi Jintai Hongye Casting & Forging Machinery Co., Ltd., situé dans la province du Shanxi, en Chine, est l'un des principaux fabricants de raccords de tuyauterie en fonte ductile, de tuyaux, de diverses vannes et de couvercles de regards. Nous possédons des lignes de production automatisées et une équipe de technologie de production expérimentée pour vous fournir des solutions personnalisées professionnelles et flexibles.
