I. Définition du produit et caractéristiques structurelles

Composé d'un corps coudé à 45 degrés et de brides aux deux extrémités, sa fonction principale est de changer la direction du pipeline, obtenant ainsi une connexion détachable et étanche pour une utilisation facile.

Caractéristiques : diamètre DN100 (environ 100 mm), adapté aux équipements de tuyauterie de même spécification ; La résistance au virage à 45 degrés est faible, adaptée au réglage précis de la direction ; les brides standardisées permettent un démontage et un assemblage faciles, une étanchéité fiable et résolvent les problèmes de maintenance des coudes soudés.

II. Paramètres techniques clés

Conforme aux normes de l'industrie, référence de sélection :

Diamètre nominal (DN) : 100 mm, adapté aux tuyaux en acier de 114 mm et aux tuyaux en fonte ductile de 140 mm ;
Angle de rotation : 45 degrés, erreur inférieure ou égale à ± 1 degré ;
Norme de bride : PN10/PN16, norme DN100 avec 3 trous de boulons ;
Épaisseur de paroi : la fonte ductile de 7,2 mm, l'acier au carbone et l'acier inoxydable peuvent être personnalisés ;
Pression de service : Standard 1,0/1,6 MPa, la haute pression peut être personnalisée ;
Température de fonctionnement : standard -20 ~ 120 degrés, le matériau en alliage résiste à des températures supérieures à 400 degrés ;
Méthode de connexion : bride amovible avec joint d'étanchéité, résistante aux chocs.

III. Matériaux couramment utilisés et scénarios applicables

Matériau en acier au carbone

Rapport coût-performance élevé, après traitement antirouille, adapté à l'approvisionnement en eau et au drainage municipaux, au chauffage et à la transmission industrielle générale à basse pression-, le matériau le plus largement utilisé.

Matériau en acier inoxydable

Principalement 304 et 316L, résistants à la corrosion-et sans pollution secondaire, adaptés aux applications chimiques, alimentaires, pharmaceutiques et d'eau potable.

Matériau en fonte ductile

Haute résistance, faible bruit, excellente étanchéité et résistance aux chocs, adapté aux systèmes de drainage municipaux et de grande hauteur, adaptable aux environnements complexes et longue durée de vie.

Matériau en acier allié

Résistance aux températures et aux pressions élevées, adaptée aux conditions de travail extrêmes dans les secteurs-haut de gamme tels que le pétrole, le gaz naturel et l'électricité.

IV. Avantages du produit

Direction douce et traînée réduite, réduisant la consommation d'énergie ;

Brides amovibles pour une installation et un entretien pratiques, économisant ainsi de la main d'œuvre ;

Étanchéité fiable et matériaux durables, réduisant les coûts de maintenance ;

Production standardisée, compatible avec diverses vannes de canalisation standard ;

Matériaux abondants, adaptés à plusieurs domaines, rapport coût-performance élevé.

V. Points d'installation et de maintenance

Précautions d'installation

1. Inspecter l'apparence pour déceler les défauts et vérifier les spécifications et les matériaux ;

2. Assurer une rotation précise et éviter une installation forcée ;

3. Serrez les boulons uniformément, sélectionnez les joints appropriés et nettoyez les surfaces d'étanchéité ;

4. Suivez les principes d'installation pour assurer un débit fluide du pipeline ;

5. Test de pression après installation ; si aucune anomalie n’est détectée, mettez le système en service.

Points d'entretien

1. Inspectez régulièrement les boulons et les joints et serrez-les ou remplacez-les rapidement ;

2. Effectuer un nettoyage anti-corrosion en fonction des propriétés du matériau ;

3. Enquêter sur les pressions et les débits anormaux et remédier rapidement aux blocages et aux fuites ;

4. Pour un arrêt à long-terme, vidangez le fluide et stockez-le propre et résistant à la corrosion- ;

5. Évitez d'utiliser des produits de nettoyage corrosifs.

VI. Domaines d'application

Ingénierie municipale :

Approvisionnement en eau et drainage, traitement des eaux usées, chauffage, transport de gaz ;

Secteur industriel :

Transmission à moyenne et basse pression et température moyenne dans les industries pétrolière, chimique, électrique, alimentaire et pharmaceutique ;

Ingénierie du bâtiment :

Adduction d'eau et drainage de grande hauteur, protection incendie, canalisations de climatisation ;

Autres:

Génie maritime, traitement de l'eau potable, irrigation agricole.

Pour plus d'informations, veuillez nous contacter : WhatsApp/WeChat : +8618334738900
E-mail : info@jthypipe.com, amy@jintaicastfoundry.com, sales@jintaicastfoundry.com

étiquette à chaud: double-coude à bride dn100 45 degrés, Chine double-coude à bride dn100 45 degrés fabricants, fournisseurs, raccords de tuyaux incurvés et pliés, Bellmouth en fer ductile, raccords de fer ductile, Processus d'usinage des raccords de tuyaux en fer ductile, Processus de soudage des raccords de tuyaux en fer ductile, raccords de tuyaux de source et d'importation

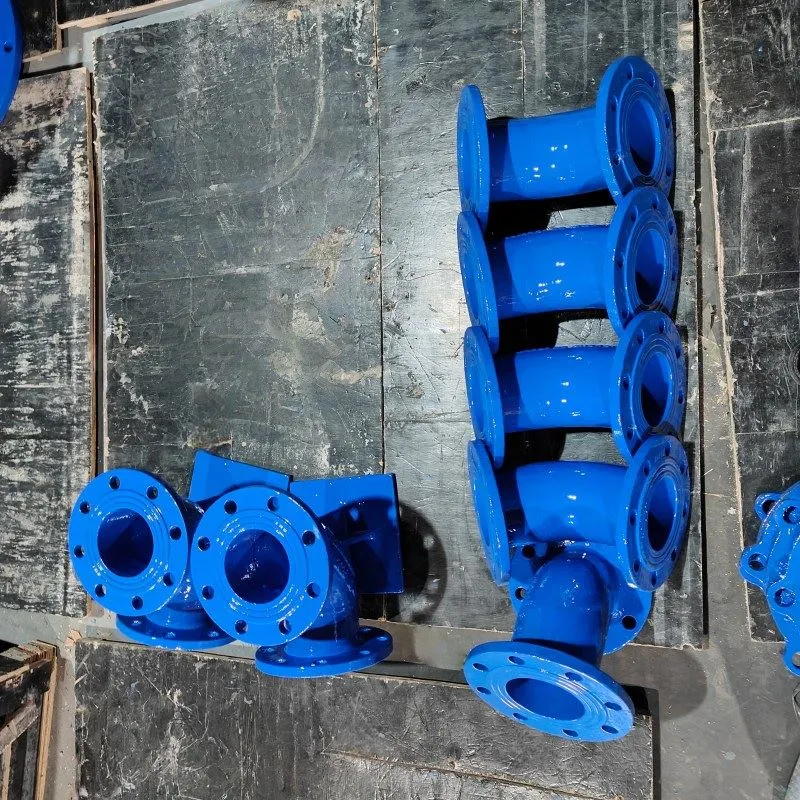

Double-coude à bride DN100 45 degrés
