Notion de sujet
Examinons de plus près les « raccords de tuyauterie en fonte ductile ». Il s’agit d’un concept très important car dans l’ingénierie réelle des pipelines, les tuyaux droits ne constituent que la base ; divers raccords de tuyauterie sont la clé pour changer la direction du pipeline, le branchement, la réduction du diamètre et la connexion.

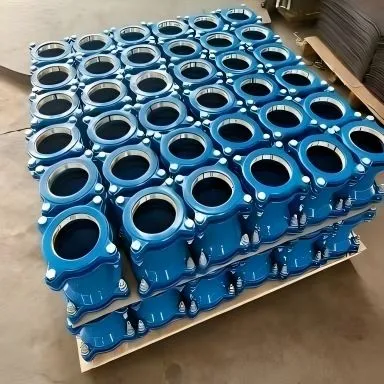

Les raccords de tuyauterie en fonte ductile sont des raccords de tuyauterie en fonte ductile. Ils partagent les mêmes propriétés matérielles que les tuyaux droits en fonte ductile (haute résistance, haute ténacité, résistance à la corrosion) et sont connectés à des tuyaux droits ou à d'autres raccords de tuyauterie via des types d'interface spécifiques (tels que le type T-, le type K- et le type à bride) pour former un système de tuyauterie complet et étanche.
Principales caractéristiques
01. Excellent matériau : il hérite de tous les avantages de la fonte ductile, avec une résistance élevée et une bonne ténacité, et peut résister à une pression interne élevée et à une charge externe.
02. Étanchéité fiable : lorsqu'elle est utilisée avec des tuyaux droits du même matériau et du même standard, les performances d'étanchéité des interfaces sont cohérentes, garantissant qu'il n'y a pas de fuite dans l'ensemble du système de canalisation.
03. Haute durabilité : longue durée de vie, généralement synchronisée avec des tuyaux droits, jusqu'à 50 à 100 ans.
04. Gamme complète de spécifications : Une grande variété de types sont disponibles pour répondre à divers besoins complexes en matière de configuration de pipelines.
05. Normalisation : La production suit les normes internationales (telles que ISO 2531) ou les normes nationales (telles que GB/T 13295) pour garantir l'interchangeabilité et la compatibilité.
Types et utilisations courants
1. Raccords à changement de direction
Utilisé pour changer la direction des tuyaux.
Coudes : Les raccords de tuyauterie les plus couramment utilisés.
Coude à 90 degrés : modifie la direction du tuyau de 90 degrés.
Coude à 45 degrés : modifie la direction du tuyau de 45 degrés.
Coudes à 22,5 degrés, coudes à 11,25 degrés : utilisés pour les situations nécessitant des ajustements d'angle minutieux.
2. Types de branchement et de dérivation
Utilisé pour connecter les tuyaux de dérivation du tuyau principal.
T-shirts :
Tés de même diamètre : les trois sorties ont le même diamètre.
Tés réducteurs : le diamètre du tuyau de dérivation est plus petit que le diamètre du tuyau principal.
Tés à quatre - directions : branches dans quatre directions ; moins courant, utilisé dans des réseaux de canalisations complexes qui se croisent.
3. Raccords réducteurs
Utilisé pour connecter des tuyaux de différents diamètres.
Réducteurs (réducteurs uniformes) :
Réducteurs concentriques : les lignes centrales sont alignées ; utilisé pour les tuyaux verticaux ou les situations nécessitant un alignement.
Réducteurs excentriques : un côté de la paroi du tuyau affleure ; couramment utilisé pour les tuyaux horizontaux afin de maintenir une élévation constante du bas ou du haut du tuyau et d'éviter les poches d'air ou l'accumulation de résidus.
4. Connexions et terminaisons
Utilisé pour des connexions spéciales ou pour sceller des canalisations.
Manchon (tuyau court) : utilisé pour connecter deux tuyaux droits qui ne peuvent pas être directement verrouillés.
Bouchon de tuyau (bride aveugle) : utilisé pour sceller de manière permanente ou temporaire l'extrémité d'un pipeline.
Bride/prise : une extrémité est un raccord de tuyau standard (prise ou robinet) et l'autre extrémité est une bride. Utilisé pour se connecter à des vannes, des pompes ou d'autres équipements à brides, réalisant ainsi une transition du pipeline à l'équipement.
Colliers de réparation : raccords de tuyauterie non-standard, mais très importants. Utilisé pour des réparations rapides lorsque les tuyaux fuient en raison de dommages accidentels, sans remplacer toute la section de tuyau. Le type de connexion est le même que pour les tuyaux droits et les raccords sont équipés d'interfaces correspondantes qui doivent être compatibles avec les tuyaux droits ou les interfaces d'équipement connectés.
T-tapez slide-dans l'interface :
L'interface flexible la plus courante. Une extrémité du raccord est une douille (avec un anneau en caoutchouc intégré-) et l'autre extrémité est un robinet. Il offre une installation rapide et une excellente étanchéité.
Interface mécanique de type K- :
Une étanchéité est obtenue en serrant l'anneau en caoutchouc avec des boulons et un presse-étoupe, ce qui offre une plus grande rigidité de l'interface et une plus grande résistance à l'arrachement.
Connexion à bride : deux brides sont fixées ensemble avec des boulons et un joint est pris en sandwich entre les deux pour assurer l'étanchéité. Couramment utilisé pour le raccordement à des équipements ou à des sections de tuyaux nécessitant un démontage fréquent. De nombreux raccords de tuyauterie sont des connexions composites ; par exemple, un té peut avoir deux joints à douille en T-et un joint à emboîtement en T-, ou un joint à bride.
Principe d'appariement
Matériaux et normes :
Il faut s'assurer que les raccords et les tuyaux droits sont conformes aux mêmes normes (telles que ISO, GB, EN, etc.).
01
Niveau de pression :
La pression nominale des raccords (par exemple K9) ne doit pas être inférieure à celle du tuyau droit connecté.
02
Type d'interface :
Le type de raccord doit correspondre parfaitement au tuyau droit. Un joint en T-doit être équipé d'une prise en T-.
03
Protection contre la corrosion interne et externe :
Semblables aux tuyaux droits, les raccords de tuyauterie en fonte ductile pour l'approvisionnement en eau ont généralement un revêtement en mortier de ciment sur la paroi intérieure et une couche d'asphalte époxy ou de zinc + une peinture asphaltée pour la protection contre la corrosion sur la paroi extérieure. Dans des environnements corrosifs particuliers (tels que les sols acides), une protection renforcée contre la corrosion doit être spécifiée.
04
Notes d'installation :
Nettoyage : assurez-vous de nettoyer la douille, le robinet et l'anneau en caoutchouc avant l'installation pour éviter que les impuretés n'affectent le joint.
Lubrification : utilisez un lubrifiant dédié non-toxique pour faciliter l'installation et protéger l'anneau en caoutchouc.
Marquage : marquez la profondeur d'insertion sur la prise pour garantir une installation correcte.
Alignement : lorsque vous utilisez des outils appropriés (tels que des leviers ou des tendeurs), assurez-vous que les tuyaux et les raccords sont alignés pour éviter un mauvais alignement ou une torsion des anneaux en caoutchouc.
