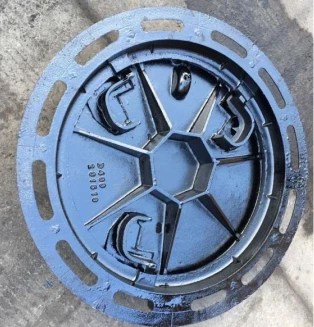

Moulés à partir de fonte nodulaire QT450-10, ces couvercles d'accès aux canalisations jouent un rôle essentiel dans les réseaux urbains d'égouts et de collecte des eaux pluviales. Les travailleurs les installent pour boucher les ouvertures des pipelines, offrant une protection physique et une portance de charge tout en simplifiant les inspections ultérieures des pipelines. Le déploiement peut être observé sur les routes de la ville, les complexes résidentiels et les installations industrielles.

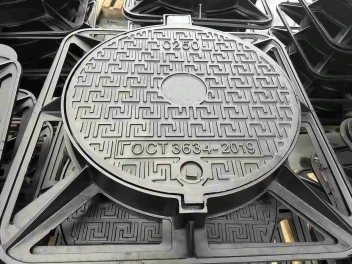

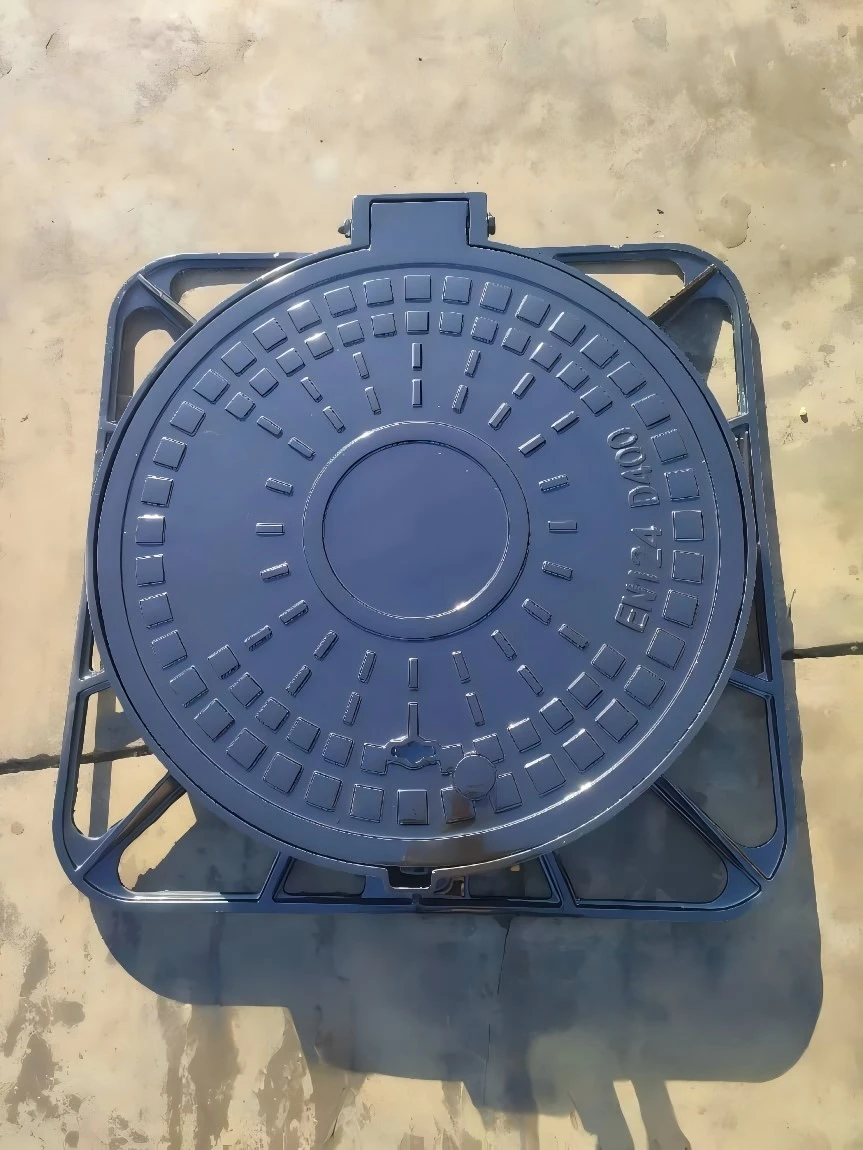

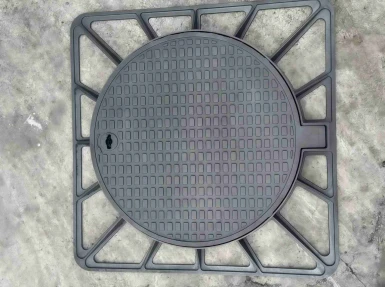

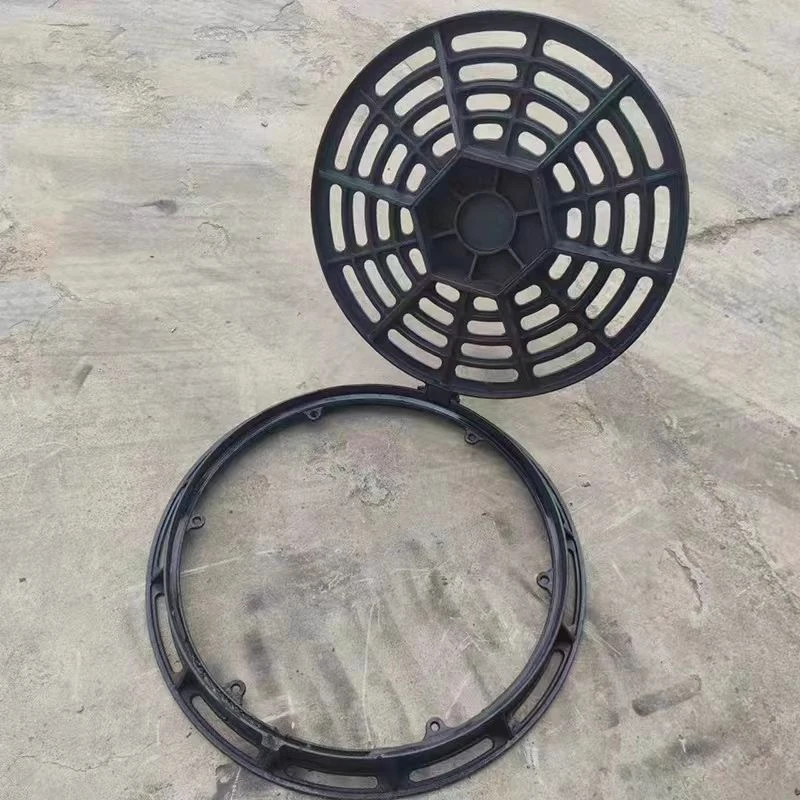

Comparée aux pièces moulées fragiles en fonte grise, la fonte nodulaire maintient une intégrité structurelle stable lorsqu'elle est exposée à des charges répétées de véhicules et à un léger tassement du sol. Les conceptions sont spécialement modifiées pour les environnements d’égouts remplis de boues et d’eaux usées corrosives ; les performances anti-colmatage et l'isolation des odeurs se démarquent comme des objectifs de conception essentiels. Les acheteurs peuvent sélectionner plusieurs styles, notamment des couvercles plats solides, des unités de drainage à fentes et des couvercles de trou d'homme rabattables-ouverts. Les cadres extérieurs assortis forment des ensembles entièrement étanches, empêchant les déchets de tomber dans les canalisations souterraines. Ces pièces moulées constituent un matériel de support essentiel pour les conduites d'égout municipales, les canalisations de dérivation des eaux pluviales et les systèmes d'évacuation des eaux usées résidentielles.
Avantages du produit de base
Performances sûres et fiables
Une solide capacité portante réduit les risques de rupture de la couverture. Les couvercles fissurés peuvent coincer les véhicules ou faire tomber les piétons sous terre. Les structures antivol-construites réduisent les pertes d'équipement et préservent l'intégrité des infrastructures municipales.
Durée de vie utile prolongée
Sous réserve d’une utilisation régulière et d’un entretien approprié, les couvercles de drains en fonte nodulaire de qualité supérieure restent fonctionnels pendant 30 à 50 ans. Un tel cycle de service surpasse les alternatives au ciment et au plastique et apporte des rendements économiques -à long terme favorables aux projets de construction.
Opération de maintenance facile
La connexion flexible entre la plaque et le cadre permet une ouverture pratique. Les équipes de terrain effectuent une inspection de routine des pipelines et un nettoyage des eaux usées sans obstacles inutiles, augmentant ainsi l'efficacité de l'entretien municipal.
Écologique-et stable sous des climats variés
Le matériau en fer nodulaire permet un recyclage complet et répond aux normes environnementales. Les pièces moulées maintiennent des performances mécaniques stables malgré des changements de température spectaculaires, fonctionnant de manière fiable entre -40 degrés et 120 degrés.
Description des produits
|
Capacité de charge |
Code |
Charge d'essai (kN) |
Zones de travail appropriées |
Caractéristiques du produit |
|
Note de sélection minimale |
A |
10 |
Sentiers piétonniers, ceintures vertes, voies non-autorisées, réservées aux piétons et aux vélos |
La structure fine et légère aide à contrôler les coûts globaux |
|
Qualité légère |
B |
20 |
Routes résidentielles internes, petits parkings, passage à faible-voitures particulières |
Équilibre le poids et la capacité portante de base, préféré pour les projets civils |
|
Catégorie ordinaire |
C |
30 |
Embranchements urbains, ruelles, accessibles aux fourgonnettes et camions légers |
Rentabilité élevée, largement adoptée pour la construction municipale et civile |
|
Qualité lourde |
D |
40 |
Artères et routes secondaires urbaines, passage fréquent d'autocars et de poids lourds |
Equipé de nervures de renfort internes, d'une épaisseur accrue et d'une forte résistance aux chocs |
|
Qualité extra lourde |
E |
60 |
Autoroutes, corridors de fret et ports, soumis à une compression continue des poids lourds |
Adopte du fer nodulaire de haute qualité-tel que QT600-3, cadre renforcé résistant à l'usure |
|
Qualité extra lourde |
F |
90 |
Trottoirs d'aéroports, zones industrielles lourdes et zones minières, face aux véhicules ultra-lourds |
Spécification d'épaisseur et de poids maximum pour des charges extrêmes ; l'installation exige une fondation en béton armé |
Notes supplémentaires sur les normes de charge
Définition de la charge de test
La charge d'essai signifie la pression statique maximale que le couvercle peut supporter sous une répartition uniforme de la force. Aucune fracture ou déformation évidente (la déformation ne doit pas dépasser la limite spécifiée) n'est autorisée pendant les tests.
Corrélation entre le niveau de charge et la disposition structurelle
Des normes de charge plus élevées nécessitent un corps de plaque plus épais, des qualités de matières premières améliorées et une disposition des nervures de renforcement plus dense. Les cadres de support nécessitent également une surface d'appui plus grande et une résistance plus élevée. Pendant ce temps, les bagues d'étanchéité en caoutchouc et les boulons de fixation assortis doivent répondre à des exigences anti-impact - plus strictes.
Lignes directrices pratiques de sélection
Sélectionnez les spécifications de charge appropriées en fonction des types de véhicules et de la fréquence du trafic sur place. Évitez deux tendances déraisonnables : appliquer des couvertures de charge faibles-sur les chaussées principales, ce qui déclenche des risques potentiels pour la sécurité ; Des-spécifications excessives pour les zones à faible-trafic, entraînant un gaspillage budgétaire inutile.
Guide d'installation sur le terrain
Préparation avant-l'installation
Inspection des fondations
- Vérifiez la planéité de la base en béton pour l'installation du trou d'homme. Déviation horizontale de la surface supérieure de la base Inférieure ou égale à 3 mm. La dimension de la base doit s'étendre de 100 à 150 mm au-delà du contour extérieur du couvercle, avec une épaisseur d'au moins 150 mm. Assurez-vous que la résistance de la base correspond au niveau de charge correspondant ; les variantes à usage intensif- nécessitent une fondation renforcée.
- Vérifiez les spécifications du couvercle : la taille de l'ouverture intérieure doit s'aligner sur la dimension du trou d'homme, la qualité du roulement doit s'adapter au trafic réel sur site.
- Dégagement du chantier : essuyez les déchets et la laitance sur la base, gardez la surface sèche et propre.
Préparation des outils et du matériel
- Outils : niveau à bulle, ruban à mesurer, boulons à expansion, clé, matériel de levage (pour couvercles lourds), maillet en caoutchouc.
- Matériaux : bagues d'étanchéité en caoutchouc, mortier de ciment/béton de granulats fins, asphalte (pour installation routière).
Workflow d'installation étape par étape-par-
Positionnement et mise à niveau
Placez l'ensemble du couvercle de manière stable sur la base en béton, ajustez la position pour qu'il soit centré sur l'ouverture du pipeline. Utilisez un instrument de niveau pour vérifier l'état horizontal et éliminer l'élévation inégale des bords. Appliquer du mortier sous la base du cadre pour le nivellement s'il existe une différence de hauteur. Pour la pose de routes : maintenir la surface de couverture au même niveau ou légèrement plus haute de 5 mm que l'élévation prévue de la chaussée pour empêcher les infiltrations d'eau souterraine.
01
Opération de fixation
Percez les fondations en béton alignées avec les-trous de boulons pré-réservés sur le cadre de couverture, faites correspondre la taille des trous avec les boulons à expansion. Insérez les boulons à expansion et serrez uniformément. Au moins quatre boulons doivent être disposés symétriquement. Augmentez la quantité ou adoptez des boulons d'ancrage intégrés pour les couvercles robustes-afin d'améliorer la résistance aux chocs.
02
Traitement d'étanchéité
Insérez la bague d'étanchéité en caoutchouc dans la rainure d'étanchéité du cadre. Garantit un état intact complet et un contact étroit, réalisant des fonctions d'absorption des chocs, de réduction du bruit et d'anti-fuite. Remplissez les espaces entre le cadre et la base en béton avec du mortier de ciment, une surface compacte et lisse pour empêcher l'intrusion de corps étrangers et le déplacement du cadre.
03
Pose et réglage du couvercle
Les couvertures légères peuvent être soulevées manuellement sur le cadre de support ; les types lourds ont besoin d'outils de levage pour éviter les collisions et les incidents de sécurité. Après avoir fermé le couvercle, testez la douceur de l'ouverture et de la fermeture. Appuyez sur les zones environnantes pour vérifier les secousses et les bruits anormaux. Actionnez le verrouillage antivol- (le cas échéant) et confirmez le fonctionnement normal.
04
Finition de chaussée (projets routiers seulement)
Route asphaltée : Après la fixation du cadre, posez de l'asphalte chaud autour de la couverture, connectez-vous de manière transparente à la chaussée, puis compactez uniformément. Route en béton : Versez le béton à granulats fins entourant le cadre, durcissez complètement et nivelez la surface de la route.
05
