一,Vérifications avant-l'installation

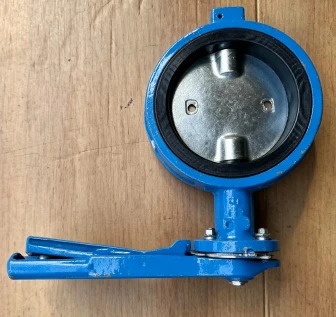

Vérifiez que la pression nominale, le diamètre nominal et le matériau du joint (EPDM/NBR) de la vanne sont adaptés aux conditions de fonctionnement ; Inspectez le corps de la vanne, le disque et la poignée pour déceler tout dommage et assurez-vous que les trous de boulons sont intacts.
Actionnez manuellement la vanne : tournez la poignée dans le sens inverse des aiguilles d'une montre-pour ouvrir et dans le sens des aiguilles d'une montre pour fermer (fonctionnement à 90 degrés) ; assurer un mouvement fluide et une indication de position correcte ; n'utilisez pas de force excessive ou de levier sur la poignée.
Nettoyez les faces des brides des tuyaux pour éliminer les scories de soudage, la rouille et les débris ; assurez-vous que les faces des brides sont plates et que l'espace entre les brides correspond à l'épaisseur du corps de la vanne ; interdire strictement d'utiliser la vanne pour écarter les brides.
Il est recommandé de retirer la vanne avant de souder les brides pour éviter que les températures élevées n'endommagent le siège en caoutchouc ; installez la vanne uniquement une fois le soudage terminé, l'assemblage refroidi et le pipeline nettoyé.
2, étapes d'installation
Placez la vanne entre les deux brides de tuyau et alignez les trous de boulons ; Ajustez le disque papillon dans une position légèrement ouverte (5 à 10 degrés) pour éviter que le joint en caoutchouc ne soit écrasé ou endommagé pendant le serrage.
Insérez tous les goujons et serrez-les progressivement en diagonale sur 2 à 3 étapes à l'aide d'une clé dynamométrique ; ne serrez pas complètement un côté à la fois. Assurer un chargement uniforme des boulons pour éviter la déformation ou les fuites du corps de la vanne.
Idéalement, installez la vanne avec la tige positionnée horizontalement ou tournée vers le haut ; évitez une position de la poignée-orientée vers le bas, où l'eau pourrait s'accumuler au fil du temps. L'installation à n'importe quel angle est autorisée, car les vannes à siège souple-avec une conception à disque centré ne sont généralement pas limitées par le sens d'écoulement.
Effectuez un test de pression après l'installation : serrez la vanne entre les brides et effectuez le test conformément à GB/T13927. Pendant la période de maintien de la pression-, vérifiez s'il y a des fuites externes aux deux extrémités et au niveau de la tige, ainsi que des fuites internes lorsque la vanne est fermée.
3, précautions d'installation
N'installez pas de joints de bride ; le siège en caoutchouc intégré sert de joint. L'ajout de joints peut provoquer un désalignement et des fuites.
Ne serrez pas trop les boulons, car cela pourrait fissurer le corps de la vanne ou écraser le siège en caoutchouc ; à l’inverse, ne les serrez pas suffisamment, car cela pourrait entraîner des fuites.
Si le fluide contient du limon ou des particules, installez une crépine en amont de la vanne pour minimiser l'usure du joint.
4, opération quotidienne
Arrêtez de tourner la poignée une fois qu'elle atteint la position limite ; n'utilisez pas de manchons d'extension pour le forcer davantage.
Pour la régulation du débit, un angle d'ouverture de 15 degrés à 70 degrés est recommandé ; le fonctionnement à de petits angles d'ouverture augmente le risque de dommages par cavitation sur le joint en caoutchouc.
Pour les canalisations qui restent statiques pendant de longues périodes, ouvrez et fermez la vanne au moins une ou deux fois par mois pour éviter que le disque et le siège en caoutchouc ne collent ou ne se grippent.
5, entretien
Inspections périodiques (tous les 3 à 6 mois)
Inspectez les boulons de serrage de la bride ; portez une attention particulière aux canalisations soumises à des vibrations pour éviter tout desserrage et fuite.
Appliquez de la graisse à base de lithium-sur la zone de la tige de valve pour garantir un fonctionnement fluide de la poignée et éviter la rouille ou le grippage.
Vérifiez le caoutchouc du siège de soupape pour détecter tout signe de vieillissement, de fissuration ou d'usure ; si une fuite interne se produit, inspectez d’abord la bague d’étanchéité.
Vérifiez les paramètres de limite de poignée ; ne modifiez pas les vis de limite réglées en usine-sans autorisation.
Entretien et remplacement
Remplacement de la bague d'étanchéité : Il n'est pas nécessaire de démonter l'ensemble du système de tuyauterie ; desserrez simplement les boulons de bride des deux côtés, retirez la vanne et remplacez l'anneau de siège en caoutchouc.
Dépressurisez et vidangez le fluide du pipeline avant d'effectuer la maintenance.
Stockage à long-terme : vidangez le fluide du pipeline et rincez soigneusement le corps de la vanne ; stockez la valve dans une position semi-ouverte pour éviter que le caoutchouc ne se déforme en raison d'une compression prolongée et continue.
